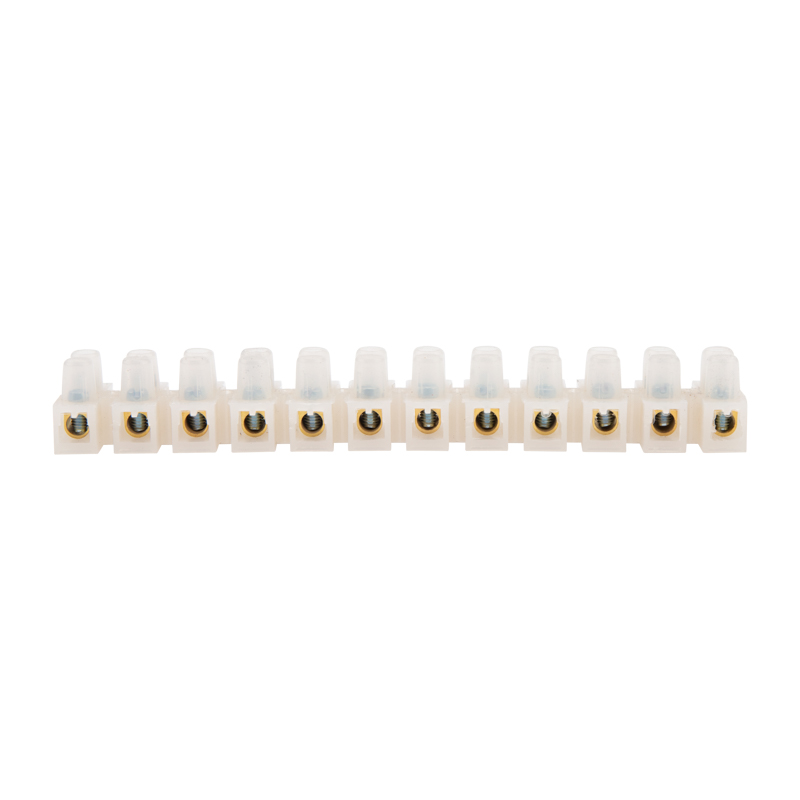

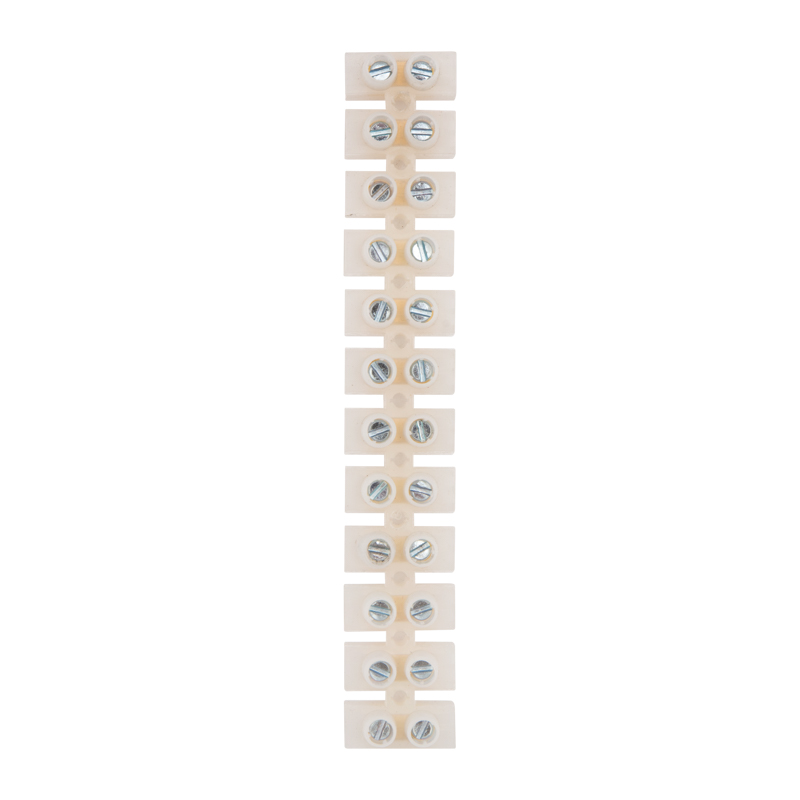

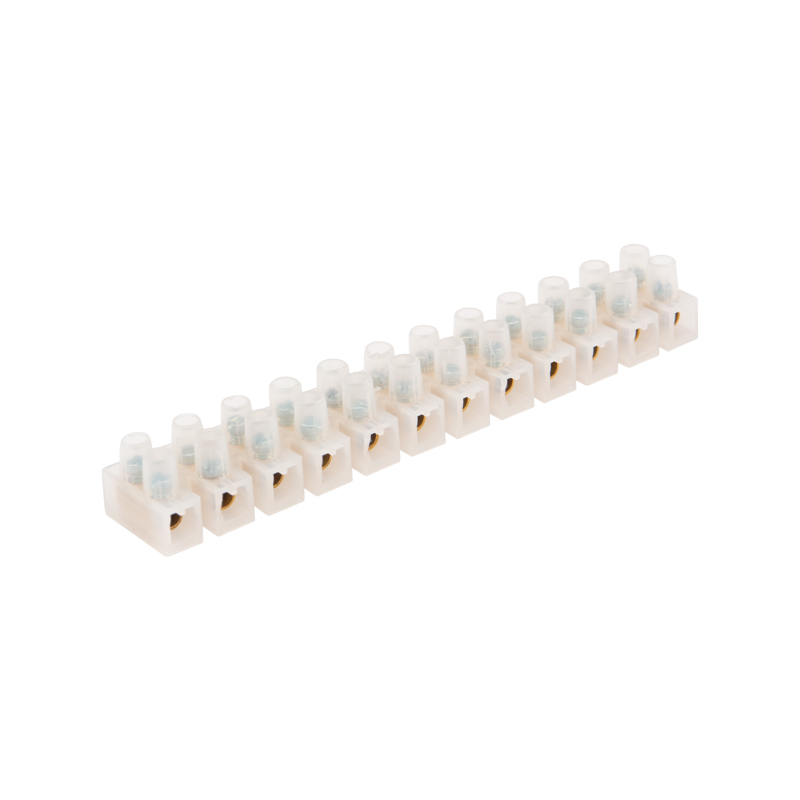

При проведении электромонтажных работ часто возникает необходимость соединения кабелей и проводов. Клеммная колодка, как нельзя лучше, справится с этой задачей! Она позволяет безопасно и надежно соединять несколько проводов между собой! При этом место соединения будет изолированным. Соединение осуществляется с помощью медных контактов. Кабели и провода фиксируются винтовым зажимом. Клеммная колодка изготовлена из полупрозрачного полиэтилена.
Сечение соединяемых кабелей: от 4 мм2 до 12 мм2, максимальная сила тока 16 Ампер.
| Одно- и многополюсная клемма/ клеммная колодка |
| Высота (на мин. возможной высоте установки) |
мм |
| Длина |
116,7 мм |
| Класс воспламеняемости изоляц. материала согл. UL94 |
|
| Количество зажимов на 1 полюс |
2 штук |
| Количество полюсов |
12 штук |
| Материал изоляции корпуса |
Термопласт |
| Материал корпуса |
Полиэтилен |
| Номин. напряжение |
400 400 В |
| Номин. ток In |
16 А |
| Позиция соединения |
Сбоку |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода |
4 12 мм кв. |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода |
мм кв. |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника |
мм кв. |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником |
мм кв. |
| Проверено на взрывобезопасность по версии Ex e |
Нет |
| Прозрачный |
Нет |
| Рабочая температура |
-10 65 °C |
| Расстояние от центра отверстия |
11,7 мм |
| Способ монтажа |
Непосредственная установка |
| Температура эксплуатации |
-10 65 °C |
| Тип электрич. соединения 1 |
Винтовое соединение |
| Тип электрич. соединения 2 |
Винтовое соединение |
| Требуется торцевая пластина |
Нет |
| Цвет |
Белый |
| Ширина/размер ячейки |
20 мм |
| Номер |
Тип |
Дата начала действия |
Дата окончания действия |
|
| ЕАЭС RU С-CN.АБ53.В.01865/21 |
СС ТР ТС 004 |
16.09.2021 |
15.09.2026 |
