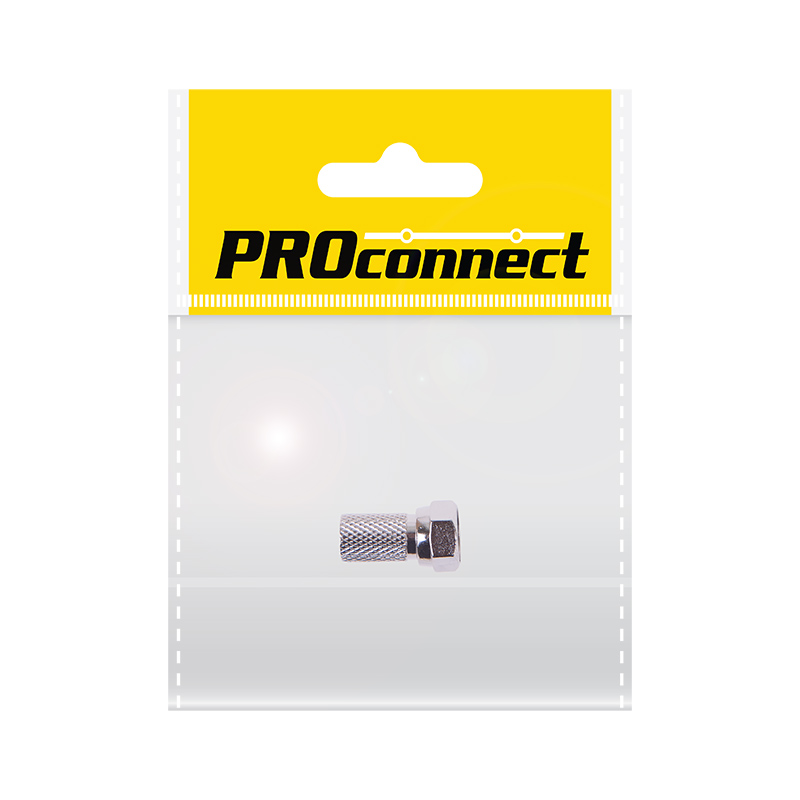

F-разъем для SAT PROconnect используется для обеспечения стойкого соединения коаксиального кабеля волновым сопротивлением 75 Ом с телевизионным и видеооборудованием, таким как ресиверы, телевизоры, видеоаппаратура и т.д.
F-штекер выступает в роли своеобразного экрана за счет накручивания на оплетку кабеля для выполнения роли электрического контакта.
Подходит для кабелей типа RG-6, и других коаксиальных кабелей (SAT-50, SAT-703, DG-113) имеющих наружный диаметр около 6,8 мм.
Для установки разъема необходимо накрутить его на кабель, предварительно зачистив контакты. Монтаж разъема осуществляется быстро, так как не требует пайки контактов и использования специальных инструментов.
Разъем не имеет непосредственного штекера, поэтому данную роль выполняет центральная жила кабеля, что позволяет избежать дополнительных потерь сигнала.
F-коннектор изготовлен из никелированного цинка и оснащен резиновым уплотнителем, который защищает контактные соединения от попадания влаги.
| Коаксиальный штекерный разъем |
| Длина изделия |
см |
| Изолированный монтаж |
true |
| Импеданс (полное сопротивление) |
75 Ом |
| Материал |
Никелированный цинк |
| Модель/исполнение |
Штекер |
| Способ подключения |
F-прессуемы соединитель |
| Температура эксплуатации |
°C |
| Тип кабеля |
RG 6 |
| Тип контакта |
Папа |
| Тип соединителя/разъема |
F |
| Угловой разъем (штекер) |
false |
| Цвет |
Серебряный металлик |
| Номер |
Тип |
Дата начала действия |
Дата окончания действия |
|
| 101-тк/2144 |
Отказное |
29.11.2013 |
28.11.2043 |
Скачать |
