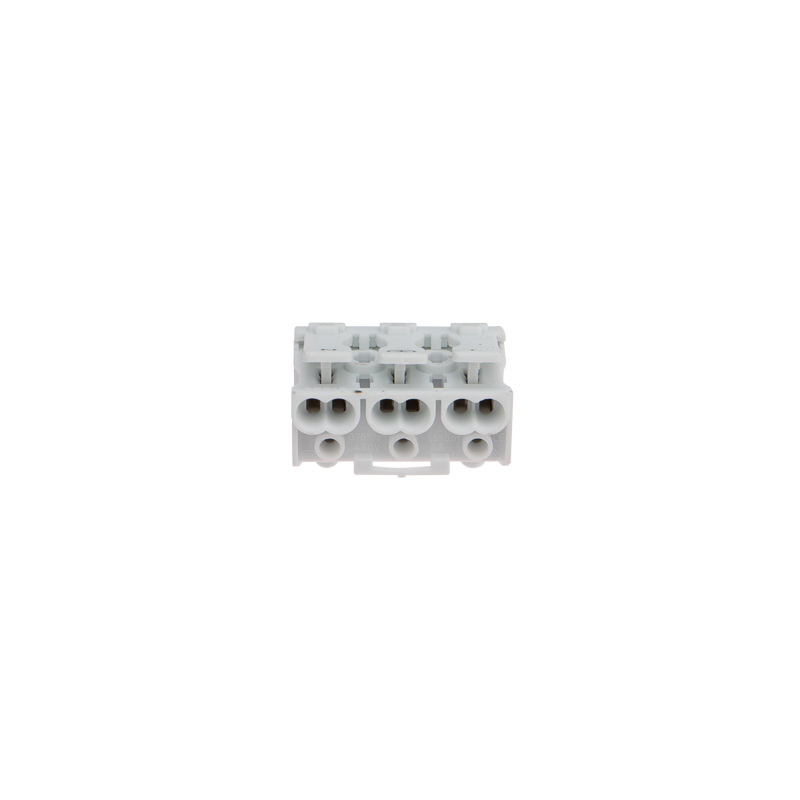

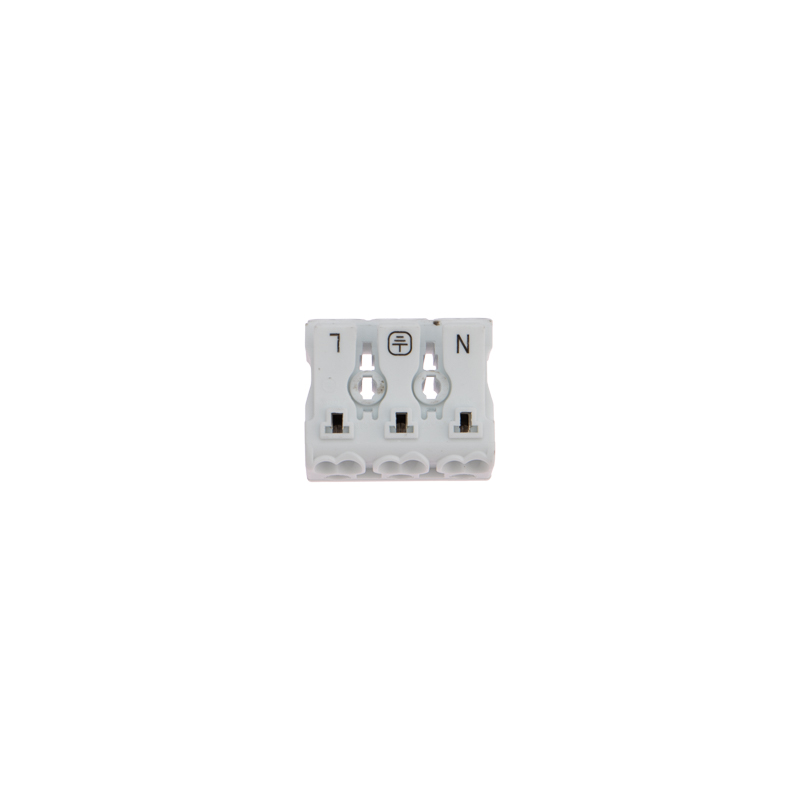

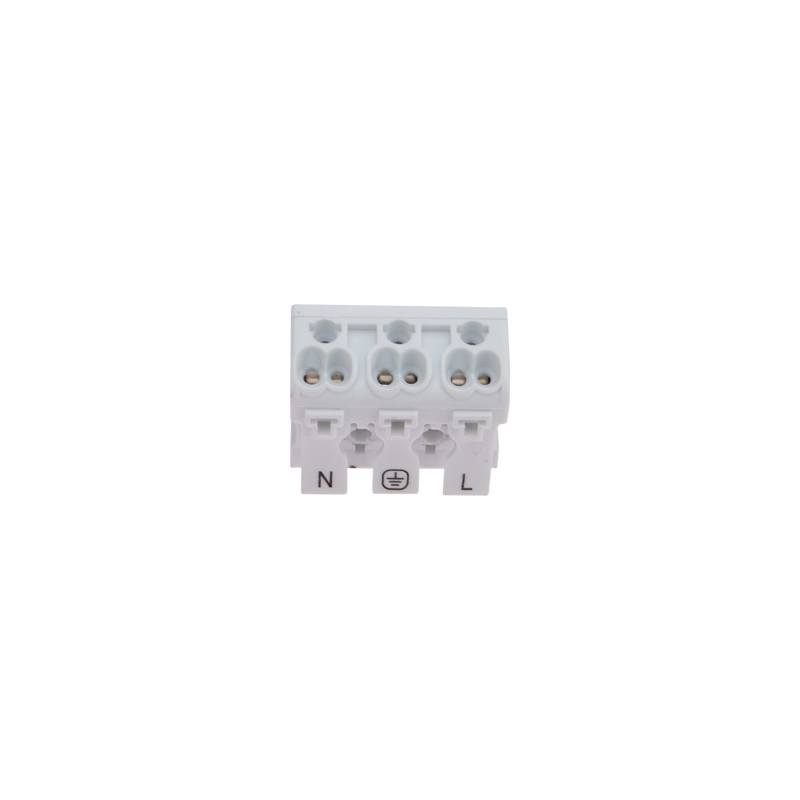

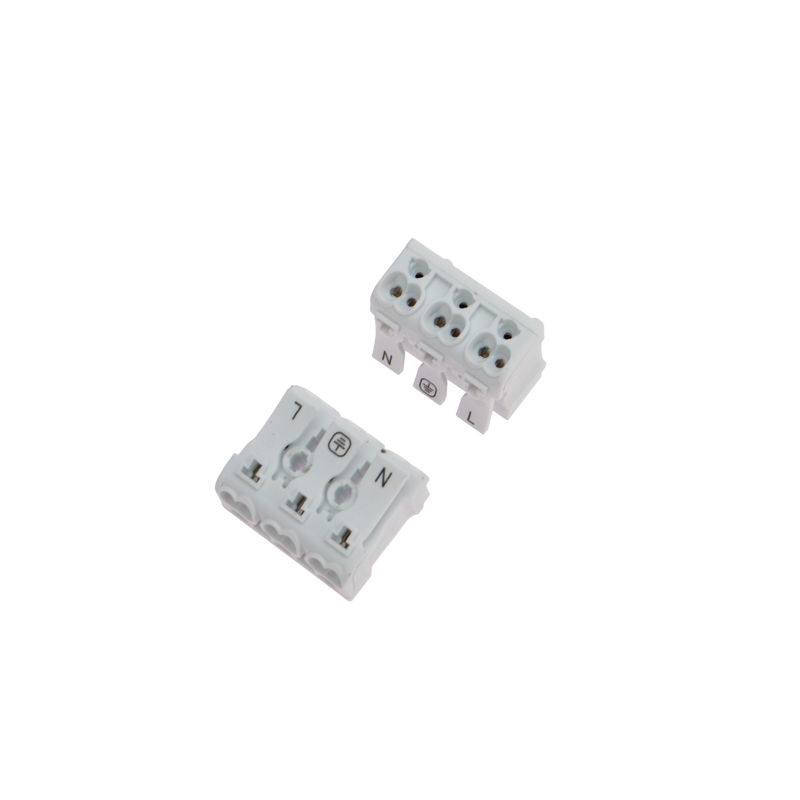

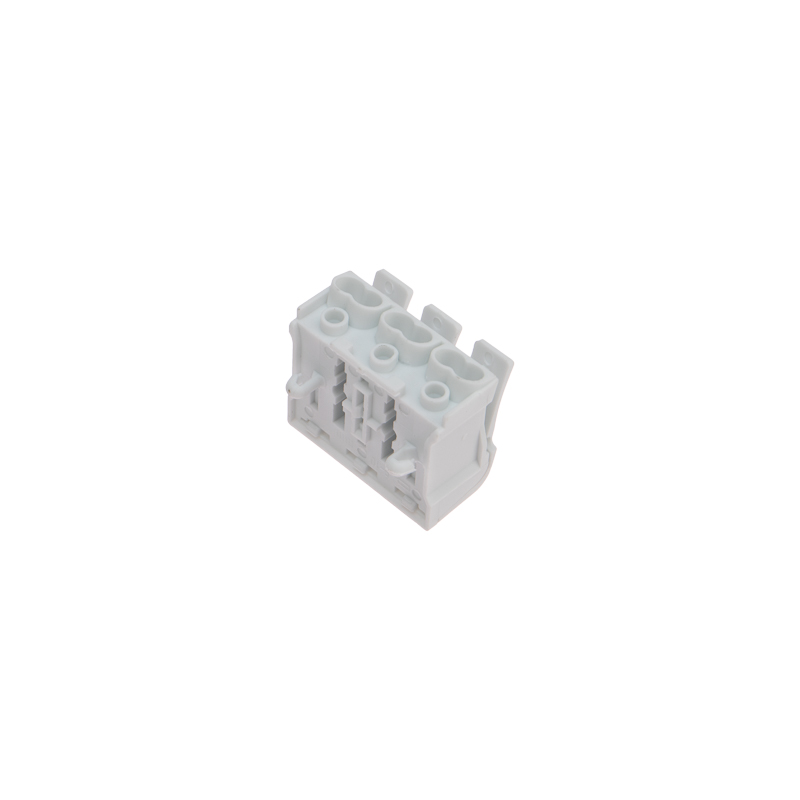

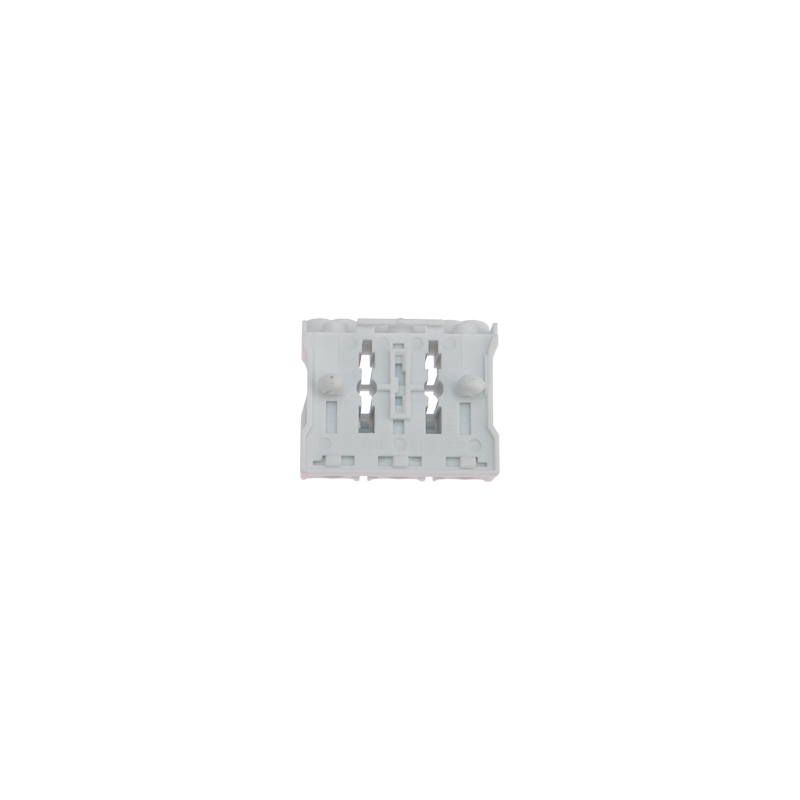

Пружинные трехполюсные клеммы REXANT предназначены для присоединения и ответвления одножильных и многожильных медных проводников в электрических цепях переменного тока напряжением до 450 В. Наличие маркировки («фаза», «ноль», «земля») на подвижной части зажима. Материал корпуса – самозатухающий ПВХ, материал контакта – электротехническая сталь.
1. Сечение многожильного провода -0,5х2,5мм²
2. Номинальный ток - 16А
3.Номинальное рабочее напряжение - 450В
4.Тип соединения - фиксатор/защелка
5. Количество полюсов - 3. 6. Наличие маркировки («фаза», «ноль», «земля») на подвижной части зажима. 7. Температурный диапазон в режиме эксплуатации: -60... +40 ℃
| Одно- и многополюсная клемма/ клеммная колодка |
| Высота (на мин. возможной высоте установки) |
мм |
| Длина |
28 мм |
| Класс воспламеняемости изоляц. материала согл. UL94 |
|
| Количество зажимов на 1 полюс |
2 штук |
| Количество полюсов |
3 штук |
| Материал изоляции корпуса |
Прочее |
| Материал корпуса |
Поливинихлорид (ПВХ) |
| Номин. напряжение |
450 450 В |
| Номин. ток In |
16 А |
| Позиция соединения |
Сбоку |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода |
0,5 2,5 мм кв. |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода |
мм кв. |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника |
мм кв. |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником |
мм кв. |
| Проверено на взрывобезопасность по версии Ex e |
Нет |
| Прозрачный |
Нет |
| Рабочая температура |
-60 40 °C |
| Расстояние от центра отверстия |
мм |
| Способ монтажа |
Непосредственная установка |
| Температура эксплуатации |
-60 40 °C |
| Тип электрич. соединения 1 |
Винтовое соединение |
| Тип электрич. соединения 2 |
Винтовое соединение |
| Требуется торцевая пластина |
Нет |
| Цвет |
Белый |
| Ширина/размер ячейки |
26 мм |
| Номер |
Тип |
Дата начала действия |
Дата окончания действия |
|
| ЕАЭС RU С-CN.АБ53.В.01865/21 |
СС ТР ТС 004 |
16.09.2021 |
15.09.2026 |
