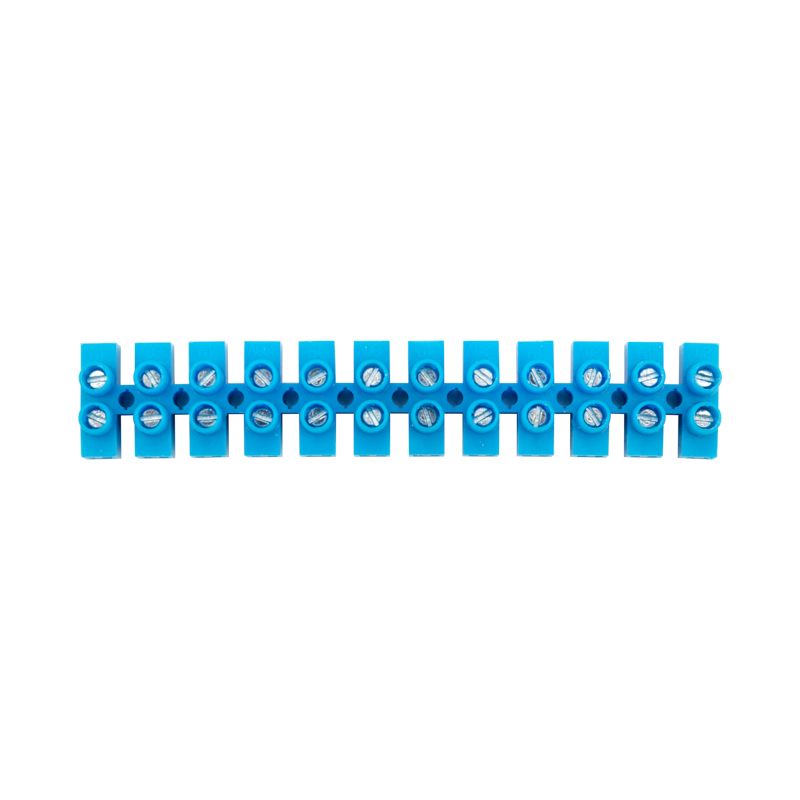

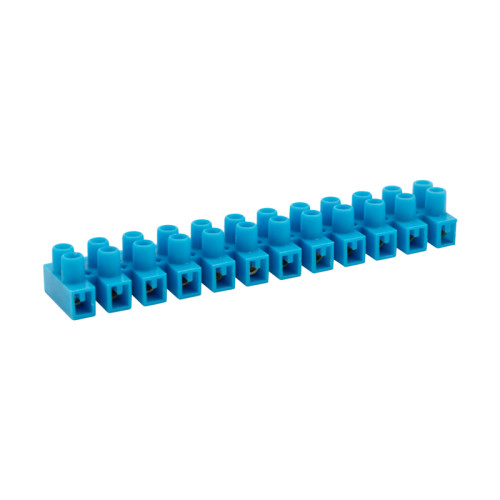

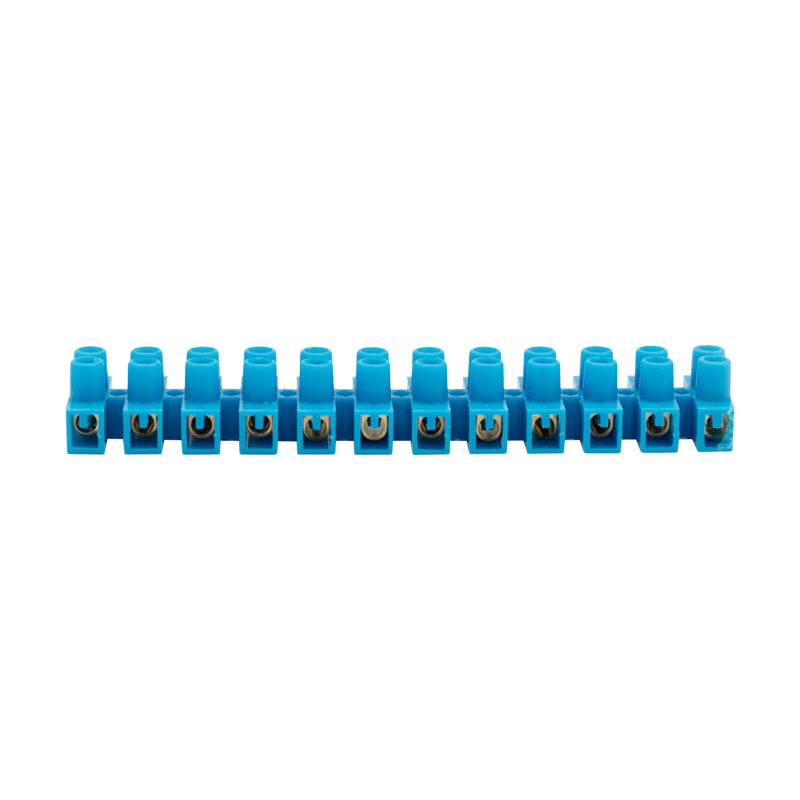

Клеммная винтовая колодка REXANT применяется для винтового соединения проводников, защищая провод от повреждения и исключая возможность замыкания на корпус электроустановки.
Изоляционный каркас изготовлен из негорючего полипропилена, контактная часть – из латуни.
Колодка легко разрезается на блоки с необходимым количеством клеммных пар.
Технические характеристики:
Напряжение: 400 В/AC
Частота питания: 50/60 Гц
Номинальный ток: 3 А
Сечение подключаемых проводников: 4 мм²
Температурный диапазон эксплуатации: -40...+110 °C
| Одно- и многополюсная клемма/ клеммная колодка |
| Высота (на мин. возможной высоте установки) |
мм |
| Длина |
43 мм |
| Класс воспламеняемости изоляц. материала согл. UL94 |
|
| Количество зажимов на 1 полюс |
2 штук |
| Количество полюсов |
12 штук |
| Материал изоляции корпуса |
Полипропилен (PP) |
| Материал корпуса |
Полипропилен (PP) |
| Номин. напряжение |
400 400 В |
| Номин. ток In |
3 А |
| Позиция соединения |
Сбоку |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода |
1,5 4 мм кв. |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода |
мм кв. |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника |
мм кв. |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником |
мм кв. |
| Проверено на взрывобезопасность по версии Ex e |
Нет |
| Прозрачный |
Нет |
| Рабочая температура |
°C |
| Расстояние от центра отверстия |
мм |
| Способ монтажа |
Непосредственная установка |
| Температура эксплуатации |
-25 110 °C |
| Тип электрич. соединения 1 |
Винтовое соединение |
| Тип электрич. соединения 2 |
Винтовое соединение |
| Требуется торцевая пластина |
Нет |
| Цвет |
Синий |
| Ширина/размер ячейки |
19 мм |
| Номер |
Тип |
Дата начала действия |
Дата окончания действия |
|
| ЕАЭС RU С-CN.АБ53.В.01865/21 |
СС ТР ТС 004 |
16.09.2021 |
15.09.2026 |
