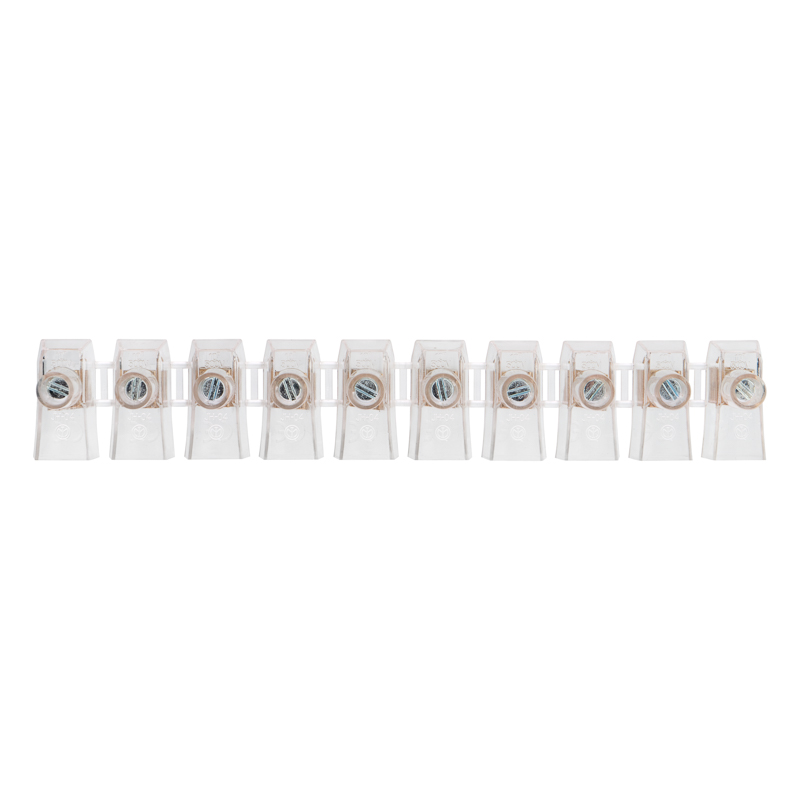

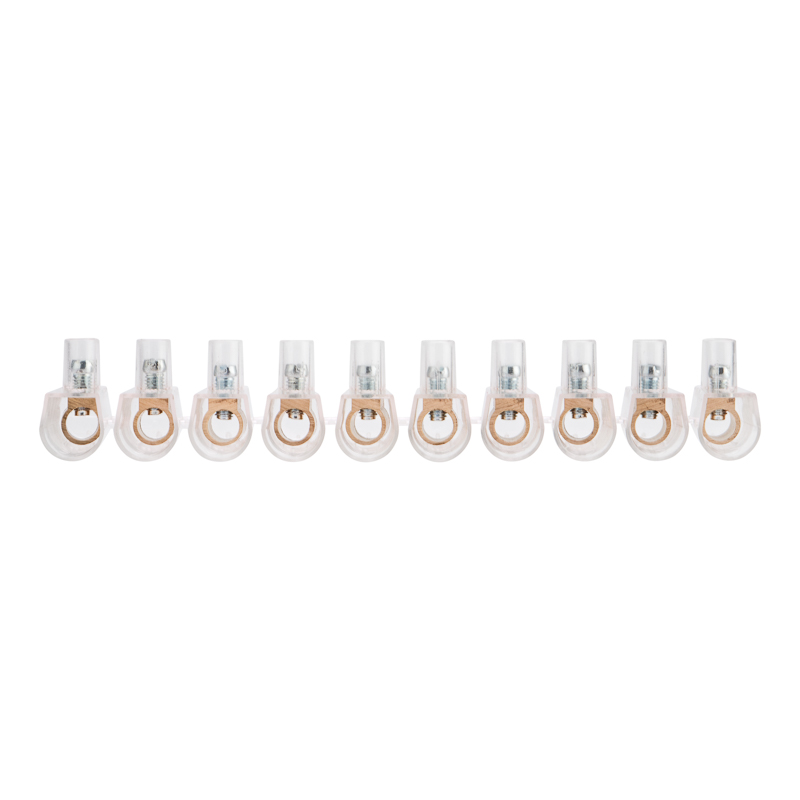

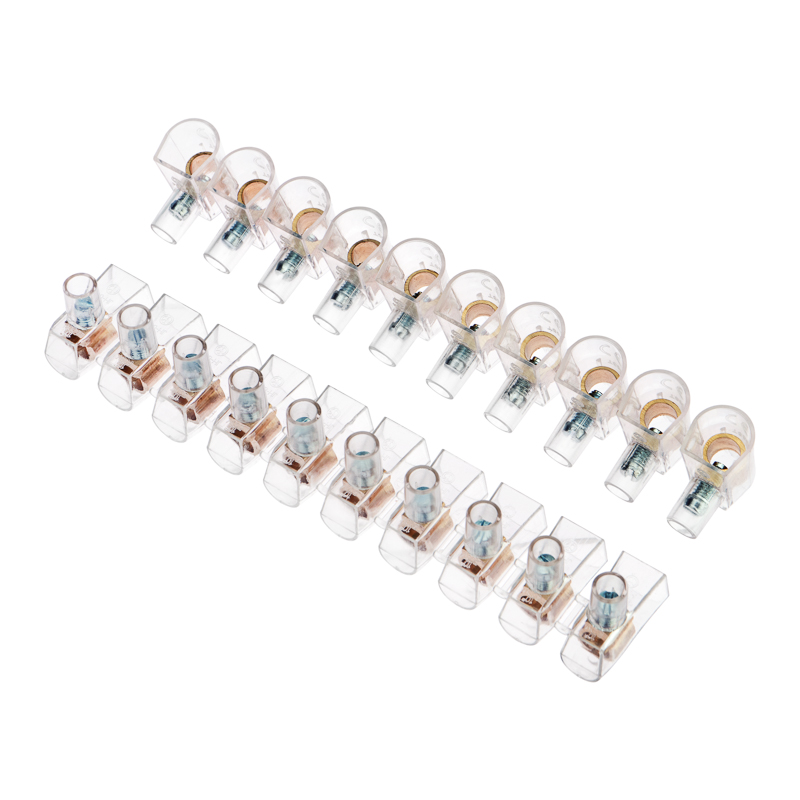

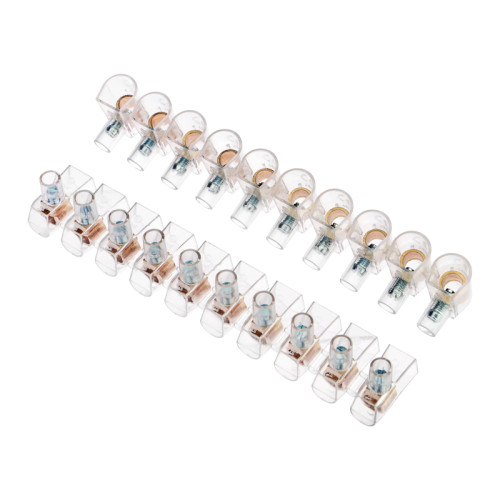

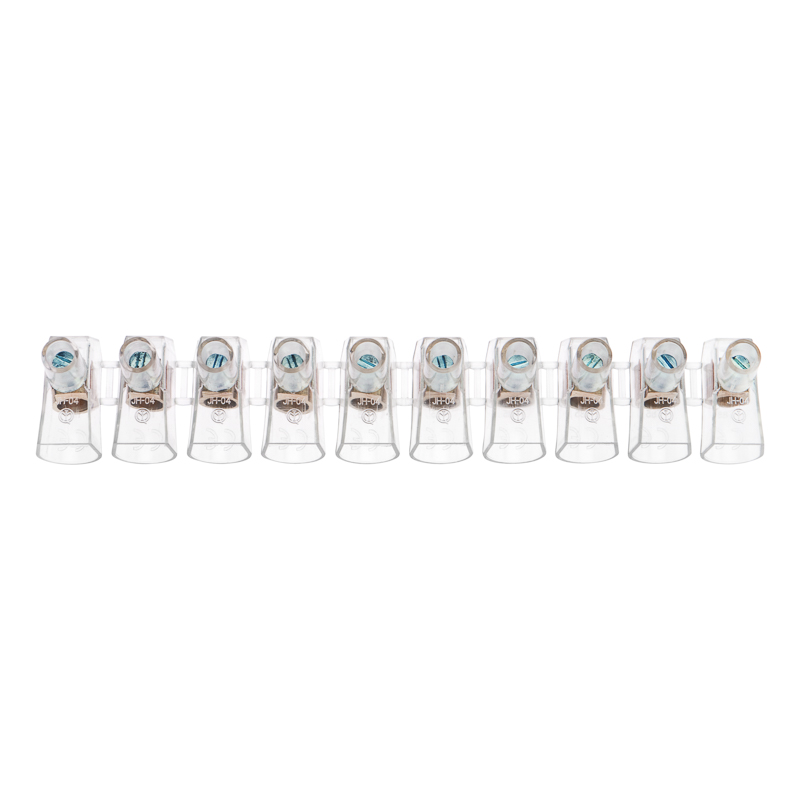

Концевые винтовые изолированные зажимы REXANT предназначены для электрического и механического соединения медных или алюминиевых проводников сечением от 4 до 10 мм² в электрической цепи напряжением до 450 В. В каждом зажиме можно зафиксировать по 2 проводника номинального сечения. Применяются для разводки силовых цепей в распределительных коробках и кабельных каналах. Материал контакта – латунь. Материал изолятора – поликарбонат. Материал винтов – оцинкованная сталь.
1. Сечение многожильного провода -2х8мм²
2. Сечение одножильного жесткого провода - 2х10мм²
3. Номинальный ток - 57А
4.Номинальное рабочее напряжение - 450В
5.Тип соединения - винтовое соединение
6. Материал зажима - латунь
7. Температурный диапазон в режиме эксплуатации: -25... +85 ℃
| Одно- и многополюсная клемма/ клеммная колодка |
| Высота (на мин. возможной высоте установки) |
мм |
| Длина |
164 мм |
| Класс воспламеняемости изоляц. материала согл. UL94 |
|
| Количество зажимов на 1 полюс |
1 штук |
| Количество полюсов |
1 штук |
| Материал изоляции корпуса |
Прочее |
| Материал корпуса |
Поликарбонат (PC) |
| Номин. напряжение |
450 450 В |
| Номин. ток In |
57 А |
| Позиция соединения |
Сверху |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода |
4 10 мм кв. |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода |
мм кв. |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника |
мм кв. |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником |
мм кв. |
| Проверено на взрывобезопасность по версии Ex e |
Нет |
| Прозрачный |
Нет |
| Рабочая температура |
-25 85 °C |
| Расстояние от центра отверстия |
мм |
| Способ монтажа |
Непосредственная установка |
| Температура эксплуатации |
-25 85 °C |
| Тип электрич. соединения 1 |
Винтовое соединение |
| Тип электрич. соединения 2 |
Винтовое соединение |
| Требуется торцевая пластина |
Нет |
| Цвет |
Прозрачный |
| Ширина/размер ячейки |
27 мм |
| Номер |
Тип |
Дата начала действия |
Дата окончания действия |
|
| ЕАЭС RU С-CN.АБ53.В.01865/21 |
СС ТР ТС 004 |
16.09.2021 |
15.09.2026 |
