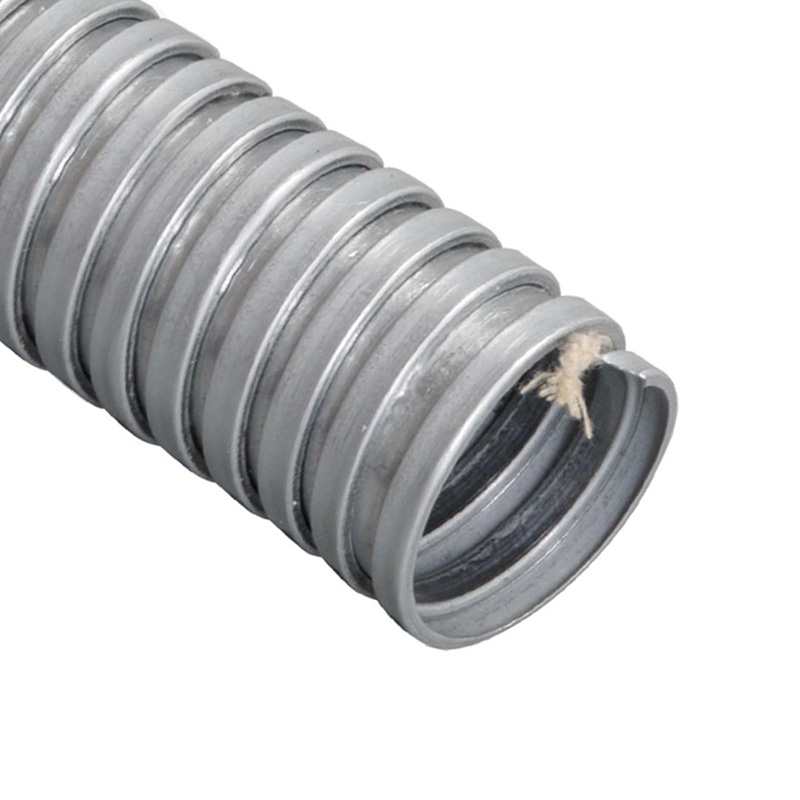

Металлорукав типа Р3-ЦХ (без протяжки) – негерметичный металлорукав, изготовленный из металлической оцинкованной ленты с уплотнением хлопчатобумажным шнуром, предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости.
Материал: оцинкованная стальная лента, уплотнение - хлопчатобумажная нить.
Температура монтажа: -25 до +60 °С
Температра эксплуатации: -40 до +60 °С
Степень защиты: IP 54
Климатическое исполнение: УХ1, ХЛ1
Условный размер металлорукова, мм: 22
Внутренний диаметр D1, мм: 20,7
Наружный диаметр D2, мм: 26,9
Толщина металла S1, мм: 0,2
Мин. радиус изгиба, мм: 130
Средний вес погонного метра, кг: 0,190
| Защитный металлический шланг (металлорукав) |
| Вес |
0,19 kilogram/meter |
| Внутр. диаметр |
20,7 мм |
| Защитное покрытие поверхности |
Оцинкованная |
| Материал |
Сталь/железо (Fe) оцинкованная |
| Материал обшивки 1-го покрытия |
Без обшивки |
| Материал обшивки 2-го покрытия (внешн.) |
Без обшивки |
| Нагрузка при подвешивании |
500 Н |
| Наруж. диаметр |
26,9 мм |
| Номин. диаметр |
22 мм |
| Номин. размер в дюймах |
|
| Номинальный размер в дюймах |
|
| Одобрено для UL |
Нет |
| Подходит для взрывоопасных сред |
Нет |
| Прочность (сопротивление) при изгибе |
Эластичный/податливый (-ая) |
| Прочность на разрыв |
750 Н |
| Прочность при сжатии |
750 Н |
| Рабочая температура |
-40 60 °C |
| Радиус изгиба (статический) |
130 мм |
| Распространяет горение |
Нет |
| Степень защиты (IP) |
IP54 |
| Температура эксплуатации |
-40 60 °C |
| Тип |
Р3-ЦХ |
| Уплотнение |
Уплотнение специальным волокном/нитью |
| Утвержд. в соотв. с FI |
Нет |
| Цвет |
Металлик |
| Электрич. характеристики |
С проводящими и изоляционными свойствами |
| Номер |
Тип |
Дата начала действия |
Дата окончания действия |
|
| 263 от 01.06.2022 |
Отказное |
01.06.2022 |
31.05.2052 |
