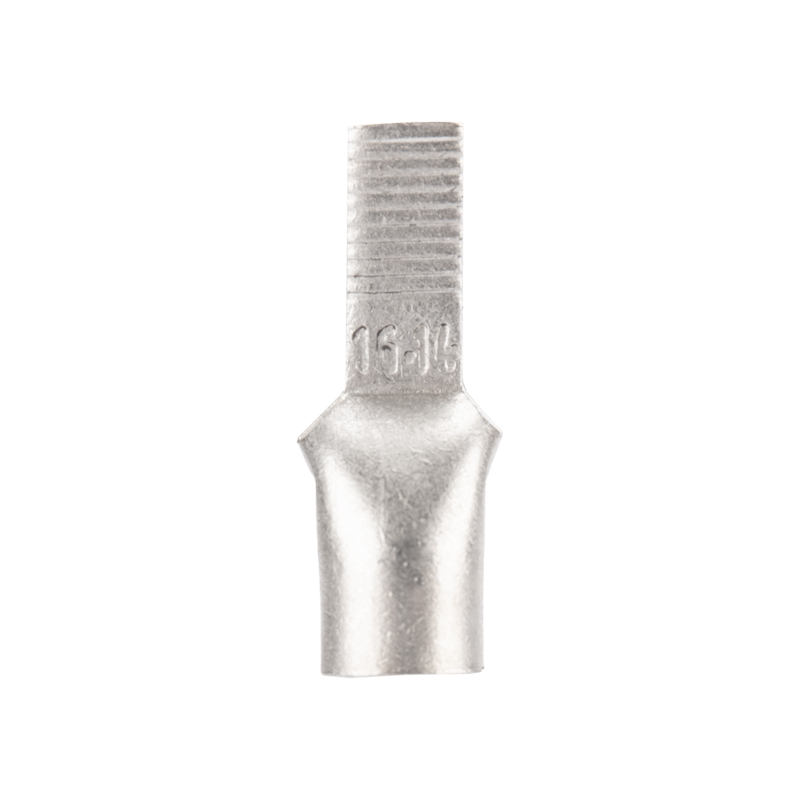

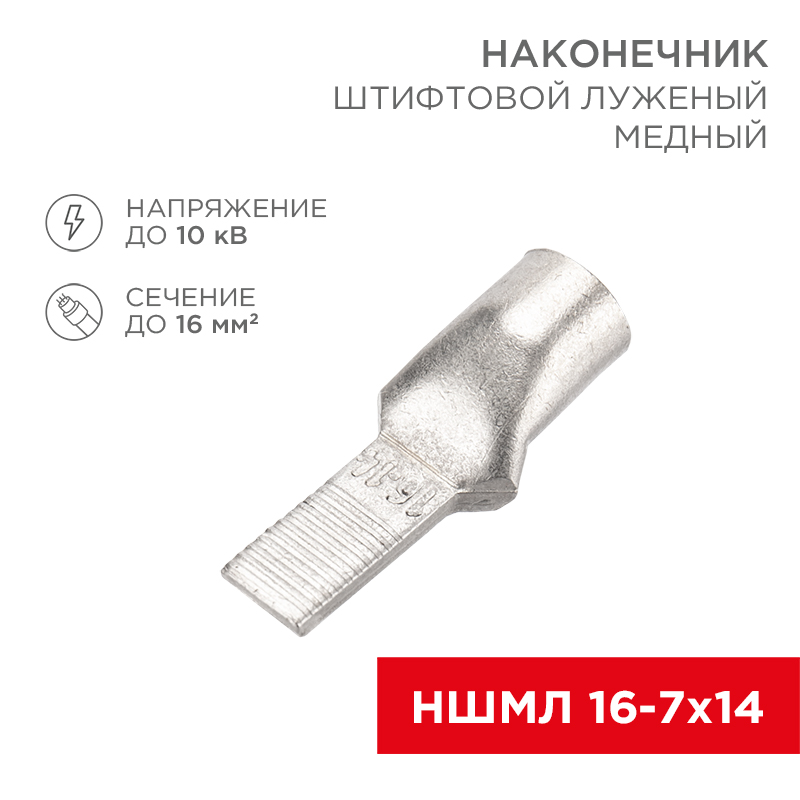

Наконечник штифтовой НШМЛ 16-7х14 (16 мм² - Ø 7 мм) REXANT используется для подключения проводников к автоматическим выключателям и к электрическим устройствам с зауженной шириной контактной площадки.
Материал изготовления – медь, подвергнутая лужению, что обеспечивает защиту от коррозии, гарантирует высокое качество соединения, а также позволяет сохранить электрическую проводимость наконечника на протяжении длительного времени.
Структура обозначения:
Н — наконечник
Ш — штифтовой
М — Медь — материал, из которого изготовлен наконечник;
Л — Луженая — покрытие;

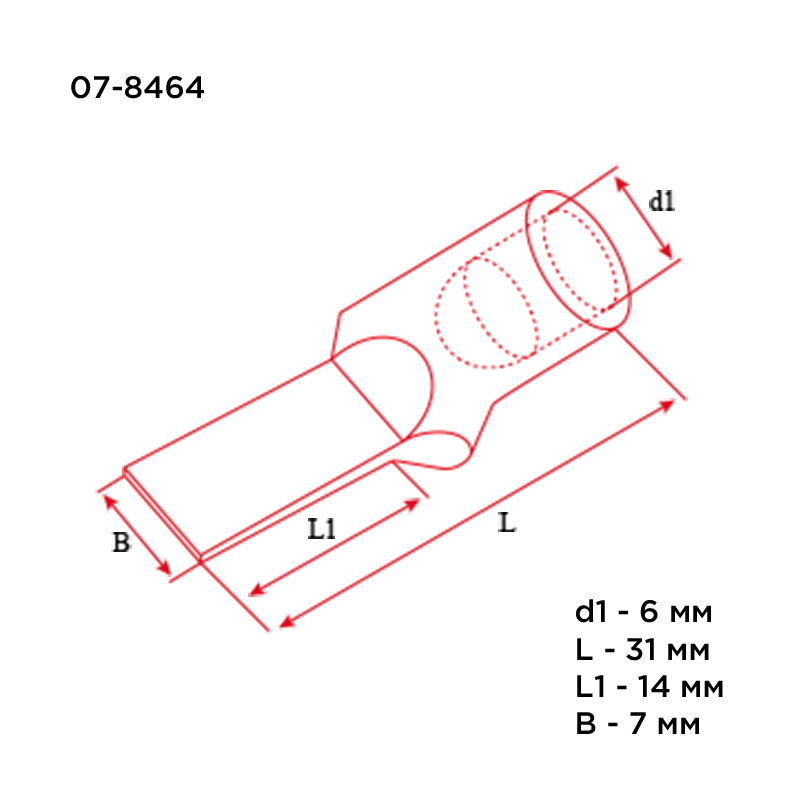

16 — номинальное сечение наконечника, мм²;
7 — диаметр контактного стержня, мм;
14 — длина контактной части, мм.
| Наконечник кабельный под опрессовку для медных про |
| В соотв. с DIN |
Нет |
| Для полностью защищенных соединений |
Нет |
| Защитное покрытие поверхности |
Лужёный (-ая) |
| Изолированн. |
Нет |
| Изоляция |
Нет (без) |
| Классификация по AWG (Американская классификация проводов) |
16 5 |
| Макс. ток (Imax) |
55,0000 А |
| Материал |
Медь |
| Метрический размер болта (М..) |
|
| Номин. поперечное сечение (диапазон) |
16 16 мм кв. |
| Подходит для высокотемпературного кабеля (до 650) |
Нет |
| Подходит для круглых проводников |
Нет |
| Подходит для лаковой изоляции |
Нет |
| Подходит для многожильных (многопроволочных) проводников |
Да |
| Подходит для плоских проводников |
Нет |
| Подходит для сплошных (однопроволочных) жил |
Нет |
| Подходит для тонкожильных (многопроволочных) проводников |
Да |
| Температура эксплуатации |
-40 80 °C |
| Упаковка в рулон/ленту |
Нет |
| Форма гильзы/муфты |
Короткая |
| Форма фланца |
Плоский штырь |
| Цвет изоляции |
|
| Номер |
Тип |
Дата начала действия |
Дата окончания действия |
|
| КО-280 |
Отказное |
03.05.2017 |
02.05.2047 |
