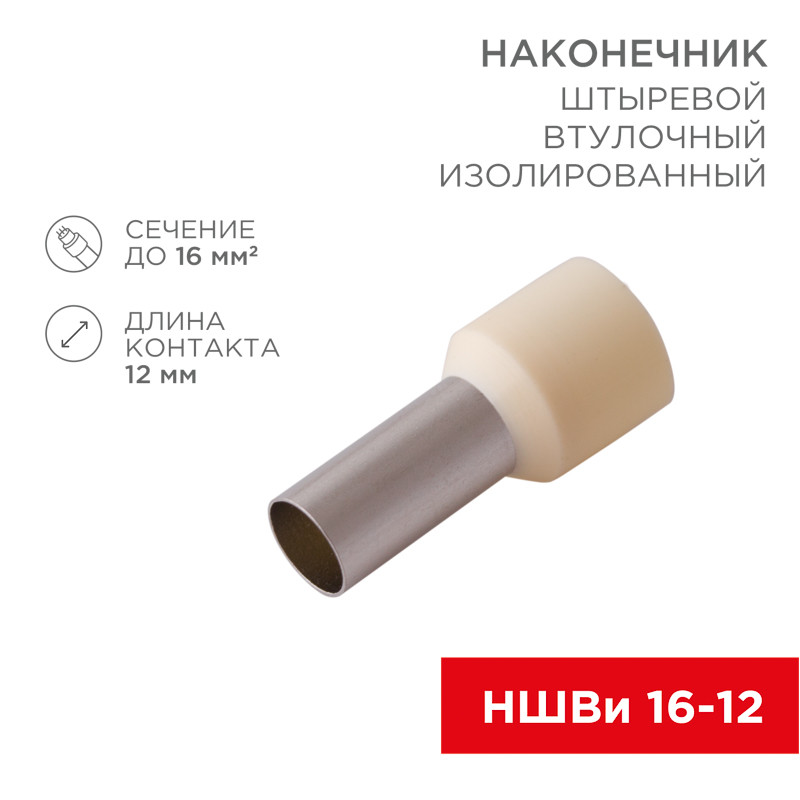

Штыревой втулочный изолированный наконечник предназначен для подключения различного электрооборудования и монтажа электросетей.
Такой современный способ подготовки кабеля заменяет процесс облуживания или скрутки многожильных медных проводов, а также формирует целостное окончание кабеля для последующего подключения к промышленному или бытовому электрооборудованию.
Втулочный наконечник изготовлен из меди с поверхностным электролитическим лужением и рассчитан на монтаж 2 проводников с соответствующим сечением под опрессовку. Подключение одновременно 2 проводов значительно экономит время на монтаж электросети.
Предварительно зачищенные жилы заводятся внутрь латунной втулки и обжимаются специальными обжимными инструментами – кримперами (ht-8164 арт. 12-3206; ht-301E арт. 12-3114; ht-301S арт. 12-3119, 12-3019-4).
Для удобства заведения многожильных проводов внутрь латунной втулки предусмотрена манжета конической формы, изготовленная из поливинилхлорида (ПВХ), обеспечивающая надежную защиту соединения от влаги и других внешних воздействий.
| Наконечник-гильза кабельный (втулочный) |

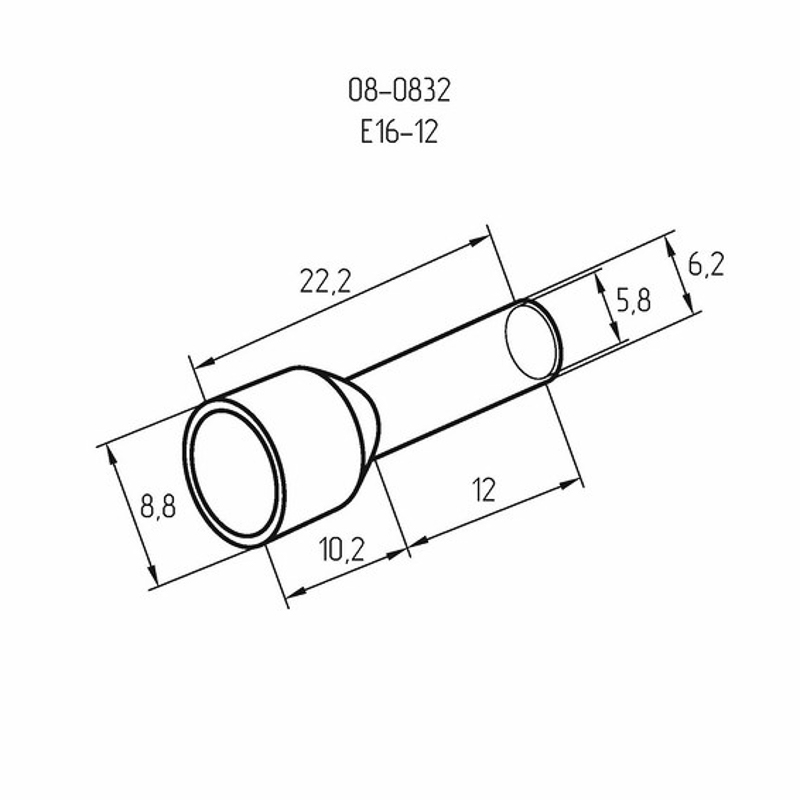

| Длина втулки/гильзы |
12 мм |
| Для кабелей, устойчивых к короткому замыканию |
Нет |
| Защитное покрытие поверхности |
Лужёный (-ая) |
| Изолированн. |
Да |
| Конструктивное исполнение |
Стандартный (-ая) |
| Материал |
Латунь |
| Материал изоляции |
Поливинилхлорид (ПВХ) |
| Не содержит (без) галогенов |
Нет |
| Номин. поперечное сечение |
16 мм кв. |
| С идентификационным флажком |
Нет |
| Температура эксплуатации |
-40 80 °C |
| Упаковка в рулон/ленту |
Нет |
| Цвет |
Слоновая кость |
| Номер |
Тип |
Дата начала действия |
Дата окончания действия |
|
| ЕАЭС N RU Д-CN.РА01.В.22216/22 |
ДС ТР ТС 004 |
20.01.2022 |
19.01.2027 |
