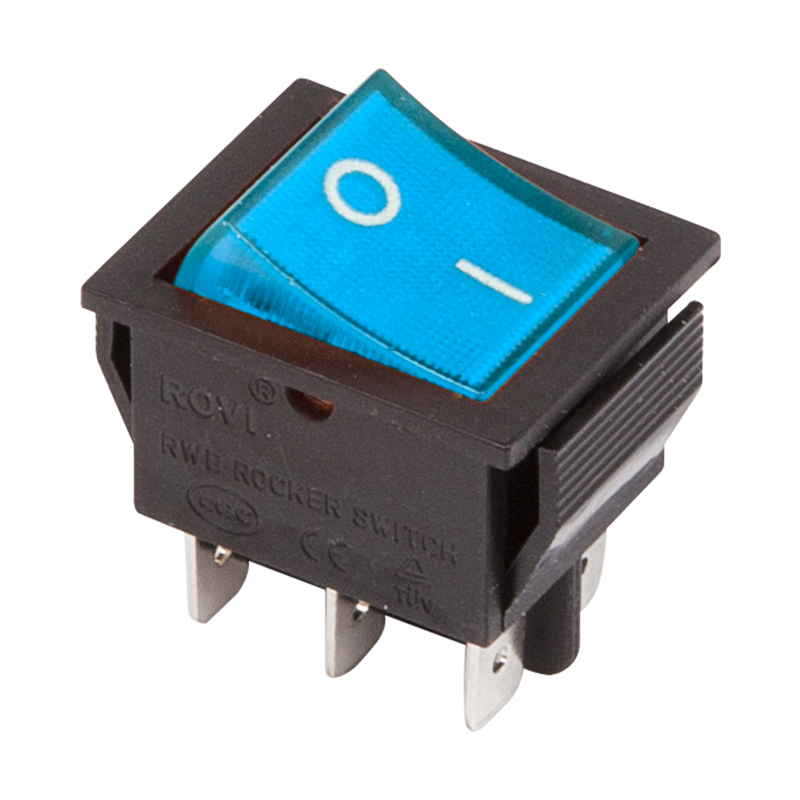

Клавишный переключатель ON-ON предназначен для коммутации электрических цепей. Используется для переключения между двумя активными состояниями в различном электрооборудовании: сетевых фильтрах и удлинителях, звуковом оборудовании, электроустановках на производстве и в автомобиле.
Имеет два положения: принцип работы основан на перемещении клавиши в одну из позиций. Для переключения требуется приложить некоторое усилие.
Клавиша синего цвета оснащена подсветкой, которая помогает отслеживать рабочее состояние прибора и делает выключатель заметным в темноте.
Монтаж осуществляется без применения винтов на плоских панелях толщиной от 0,8 до 3 мм. Контакты подключаются либо плоской клеммой, либо с помощью пайки.
Предельное напряжение: 1500 В (АС) не более 1 минуты.
Контактное сопротивление: не более 35 мОм.
| Нажимная кнопка (кнопочный выключатель/переключате |
| Без самовозврата (с фиксацией) |
Да |

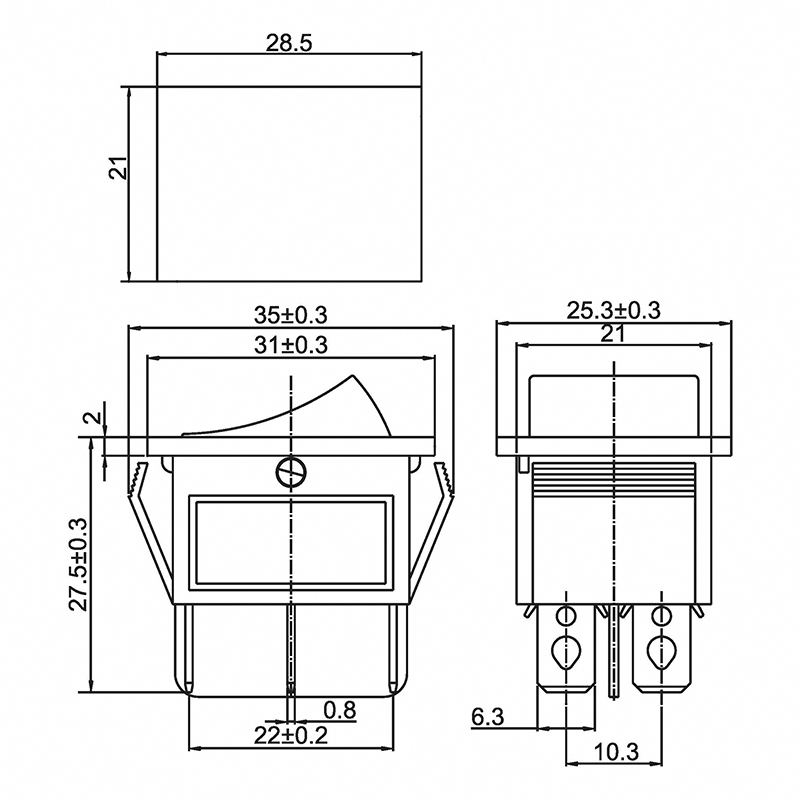

| Высота отверстия |
27,5 мм |
| Диаметр отверстия |
43,19 мм |
| Количество нормально замкнутых (НЗ) контактов |
|
| Количество нормально разомкнутых (НО) контактов |
|
| Количество переключающих (перекидных) контактов |
2 |
| Количество установочных мест/ управляющих элементов |
1 |
| Конструкция линзы |
Прямоугольн. |
| Материал переднего кольца |
|
| Метод разблокировки |
|
| Напряжение питания лампы |
В |
| Номинальный ток |
15 А |
| Первичный ток |
15 А |
| С возможностью подсветки |
Да |
| С маркировкой/обозначением |
Нет |
| С передним кольцом |
Нет |
| С пружинно-возвратным механизмом |
Нет |
| С самовозвратом (без фиксации) |
Нет |
| С сигнальной лампой (индикатором) |
Да |
| Степень защиты (IP) |
IP30 |
| Температура эксплуатации |
-25 85 °C |
| Тип кнопки |
Плоская (-ий) |
| Тип лампы |
Светодиод. (LED) |
| Тип напряжения |
AC (перемен.) |
| Тип подключения |
|
| Цвет кнопки |
Синий |
| Цвет переднего кольца |
|
| Ширина отверстия |
35 мм |
