Самонесущий изолированный провод (СИП) предназначен для протяжки воздушных линий электропередачи на напряжение до 0,6/1 кВ и номинальной частотой 50 Гц, а также для прокладки по стенам зданий или инженерных сооружений в атмосфере воздуха типов II и III по ГОСТ 15150-69.

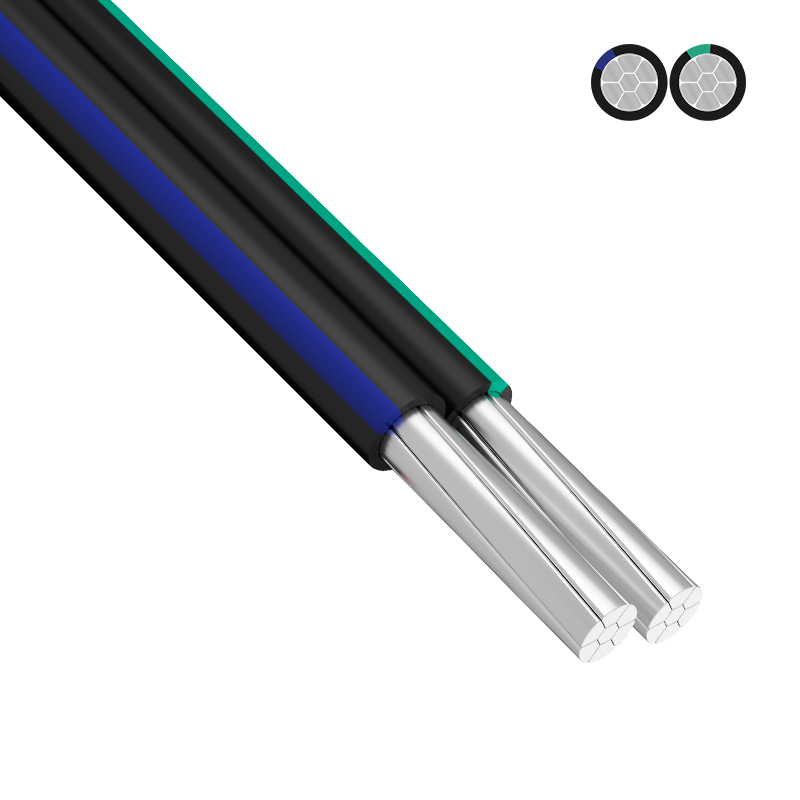

Провод СИП – это самонесущий изолированный провод с алюминиевыми жилами и изоляцией из светостабилизированного сшитого полиэтилена. Провод соответствует требованиям ГОСТ Р 52373-2005 (ТУ 16-705.500-2006.).
Минимальная температура прокладки кабеля без предварительного подогрева -20 °С. Предельная длительно допустимая рабочая температура жил +90 °С
Предельно допустимая температура нагрева жил кабелей в аварийном режиме или режиме перегрузки +130 °С. Максимальная температура нагрева жил при коротком замыкании +250 °С.
Минимально допустимый радиус изгиба при прокладке: 7,5 диаметров.
| Кабель электрический для ЛЭП |
| Класс проводника |
|
| Количество вспомогат./уменьш. жил |
|
| Количество жил |
2 штук |
| Количество основных жил |
2 |
| Маркировка жил |
Цифры |
| Материал внешн. оболочки |
Сшитый полиэтилен (СПЭ, XLPE, VPE) |
| Материал изоляции жилы |
Сшитый полиэтилен (СПЭ, XLPE, VPE) |
| Материал проводника |
Алюминий |
| Наруж. диаметр (прибл.) |
15 мм |
| Несущий элемент |
Нет (без) |
| Номин. напряжение U (линейное) |
В |
| Номин. напряжение U0 (фазное) |
В |
| Номин. сечение вспомогат./уменьш. жилы |
мм кв. |
| Номин. сечение основных жил |
16 мм кв. |
| Номин. сечение проводника |
16 мм кв. |
| Температура эксплуатации |
-50 50 °C |
| Цвет внешн. оболочки |
Черный |
| Номер |
Тип |
Дата начала действия |
Дата окончания действия |
|
| ЕАЭС RU С-RU.НА46.В.01139/21 |
ТР ТС 004 |
26.05.2021 |
25.05.2026 |
