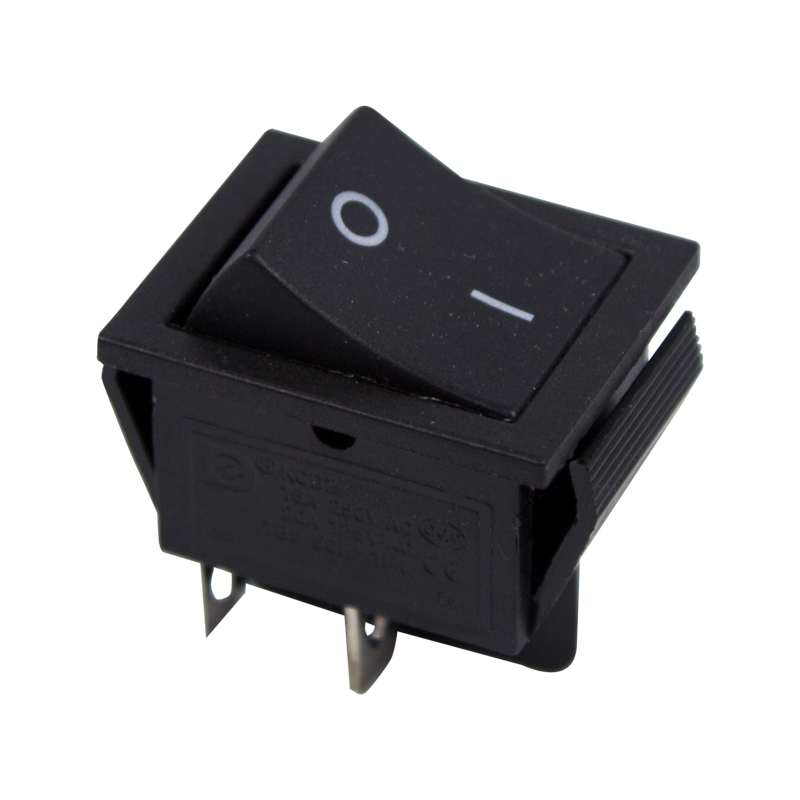

Клавишный переключатель OFF-(ON) предназначен для коммутации электрических цепей. Используется для включения и выключения различного электрооборудования: сетевых фильтров и удлинителей, звукового оборудования, электроустановок на производстве и в автомобиле.
У выключателя нет фиксации: после перемещения в положение «ON» клавиша автоматически возвращается в положение «OFF». Для переключения требуется приложить некоторое усилие.
Выключатель защищен от пыли и влаги.
Монтаж осуществляется без применения винтов на плоских панелях толщиной от 0,8 до 3 мм. Контакты подключаются либо плоской клеммой, либо с помощью пайки.
Предельное напряжение: 1500 В (АС) не более 1 минуты.
Контактное сопротивление: не более 35 мОм.
| Нажимная кнопка (кнопочный выключатель/переключате |
| Без самовозврата (с фиксацией) |
Нет |

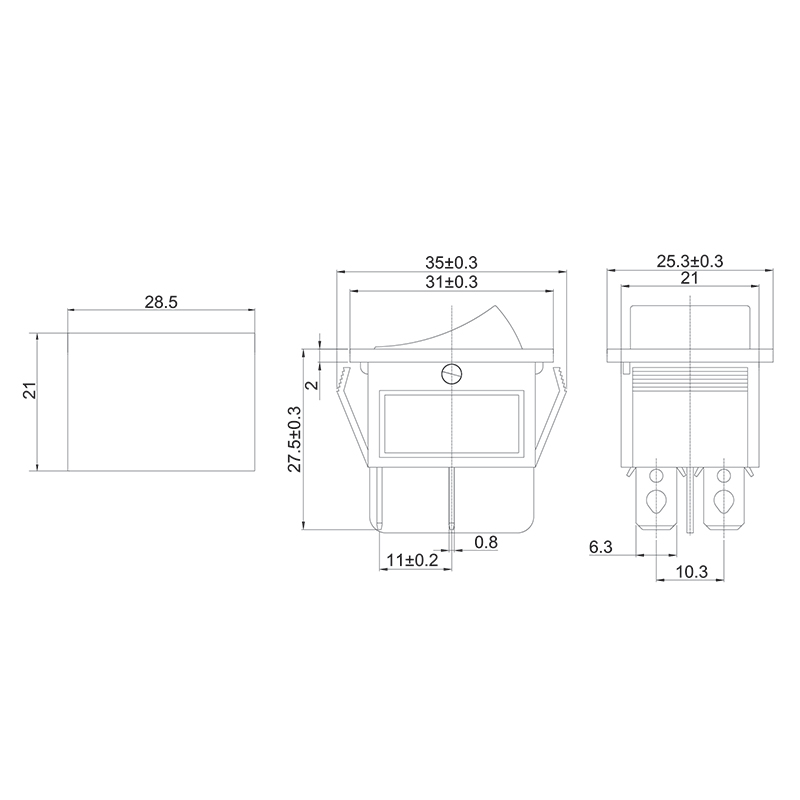

| Высота отверстия |
27,5 мм |
| Диаметр отверстия |
40,82 мм |
| Количество нормально замкнутых (НЗ) контактов |
|
| Количество нормально разомкнутых (НО) контактов |
|
| Количество переключающих (перекидных) контактов |
2 |
| Количество установочных мест/ управляющих элементов |
2 |
| Конструкция линзы |
Прямоугольн. |
| Материал переднего кольца |
|
| Метод разблокировки |
|
| Напряжение питания лампы |
В |
| Номинальный ток |
15 А |
| Первичный ток |
15 А |
| С возможностью подсветки |
Нет |
| С маркировкой/обозначением |
Нет |
| С передним кольцом |
Нет |
| С пружинно-возвратным механизмом |
Да |
| С самовозвратом (без фиксации) |
Да |
| С сигнальной лампой (индикатором) |
Нет |
| Степень защиты (IP) |
IP51 |
| Температура эксплуатации |
-25 85 °C |
| Тип кнопки |
Плоская (-ий) |
| Тип лампы |
Не применимо |
| Тип напряжения |
AC (перемен.) |
| Тип подключения |
|
| Цвет кнопки |
Черный |
| Цвет переднего кольца |
|
| Ширина отверстия |
35 мм |
