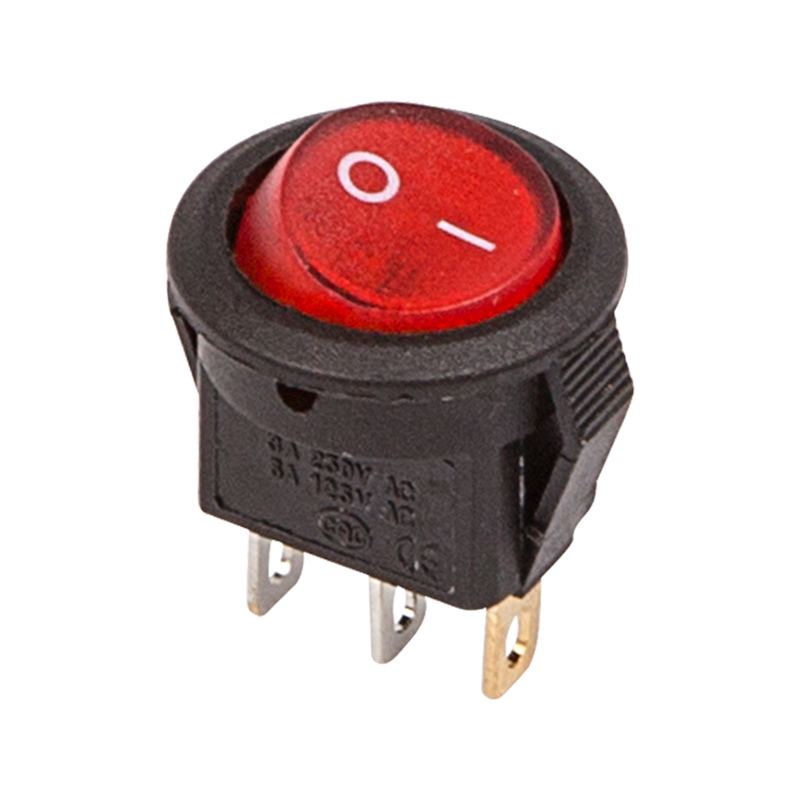

Круглый клавишный переключатель ON-OFF предназначен для коммутации электрических цепей. Используется для включения и выключения различного электрооборудования: сетевых фильтров и удлинителей, звукового оборудования, электроустановок на производстве и в автомобиле.
Имеет два положения: принцип работы основан на перемещении клавиши в одну из позиций. Для переключения требуется приложить некоторое усилие.
Клавиша красного цвета оснащена подсветкой, которая помогает отслеживать рабочее состояние прибора и делает выключатель заметным в темноте.
Монтаж осуществляется без применения винтов на плоских панелях толщиной от 0,8 до 3 мм. Контакты подключаются либо плоской клеммой, либо с помощью пайки.
Предельное напряжение: 1500 В (АС) не более 1 минуты.
Контактное сопротивление: не более 35 мОм.
| Нажимная кнопка (кнопочный выключатель/переключате |
| Без самовозврата (с фиксацией) |
Да |

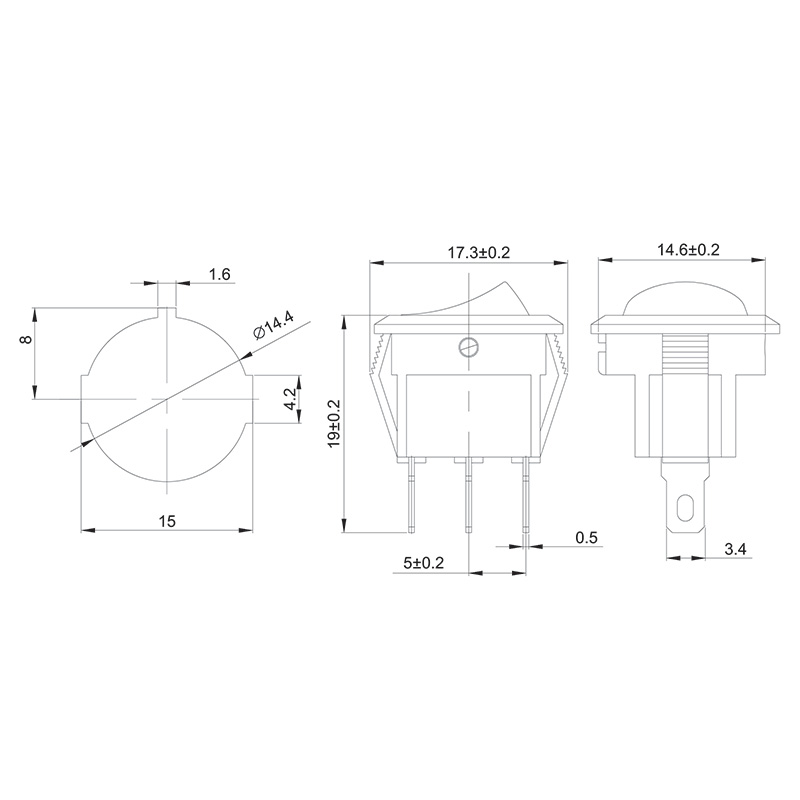

| Высота отверстия |
19 мм |
| Диаметр отверстия |
14,4 мм |
| Количество нормально замкнутых (НЗ) контактов |
|
| Количество нормально разомкнутых (НО) контактов |
|
| Количество переключающих (перекидных) контактов |
|
| Количество установочных мест/ управляющих элементов |
2 |
| Конструкция линзы |
Круглый (-ая,-ое) |
| Материал переднего кольца |
|
| Метод разблокировки |
|
| Напряжение питания лампы |
В |
| Номинальный ток |
3 А |
| Первичный ток |
3 А |
| С возможностью подсветки |
Да |
| С маркировкой/обозначением |
Нет |
| С передним кольцом |
Нет |
| С пружинно-возвратным механизмом |
Нет |
| С самовозвратом (без фиксации) |
Нет |
| С сигнальной лампой (индикатором) |
Да |
| Степень защиты (IP) |
IP30 |
| Температура эксплуатации |
-25 85 °C |
| Тип кнопки |
Плоская (-ий) |
| Тип лампы |
Светодиод. (LED) |
| Тип напряжения |
AC (перемен.) |
| Тип подключения |
|
| Цвет кнопки |
Красный |
| Цвет переднего кольца |
|
| Ширина отверстия |
14,4 мм |
| Нажимная кнопка (кнопочный выключатель/переключатель) в сборе |
| Без самовозврата (с фиксацией) |
true |
| Высота отверстия |
19 мм |
| Диаметр отверстия |
14.4 мм |
| Количество нормально замкнутых (НЗ) контактов |
|
| Количество нормально разомкнутых (НО) контактов |
|
| Количество переключающих (перекидных) контактов |
|
| Количество установочных мест/ управляющих элементов |
2 |
| Конструкция линзы |
Круглый (-ая,-ое) |
| Номинальное напряжение |
250 В |
| Первичный ток |
3 А |
| С возможностью подсветки |
true |
| С пружинно-возвратным механизмом |
false |
| С сигнальной лампой (индикатором) |
true |
| Степень защиты (IP) |
IP30 |
| Тип кнопки |
Плоская (-ий) |
| Тип напряжения |
AC (перемен.) |
| Тип переключения |
ON-OFF |
| Фиксация положения |
true |
| Цвет кнопки |
Красный |
| Ширина отверстия |
14.4 мм |
| Номер |
Тип |
Дата начала действия |
Дата окончания действия |
|
| ЕАЭС N RU Д-CN.РА01.В.64673/21 |
ДС ТР ЕАЭС 037 |
24.02.2022 |
23.02.2027 |
