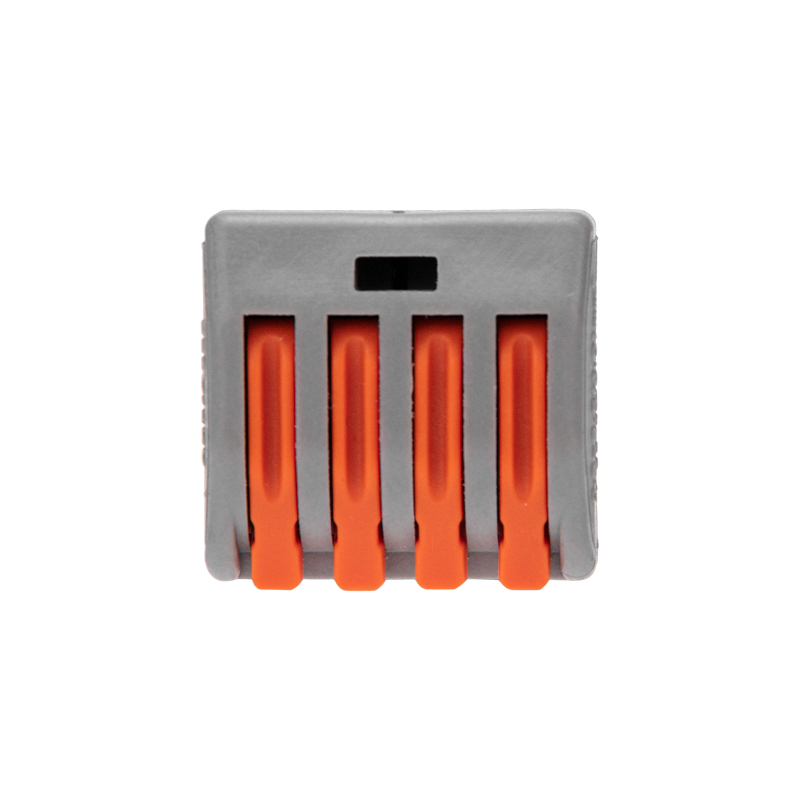

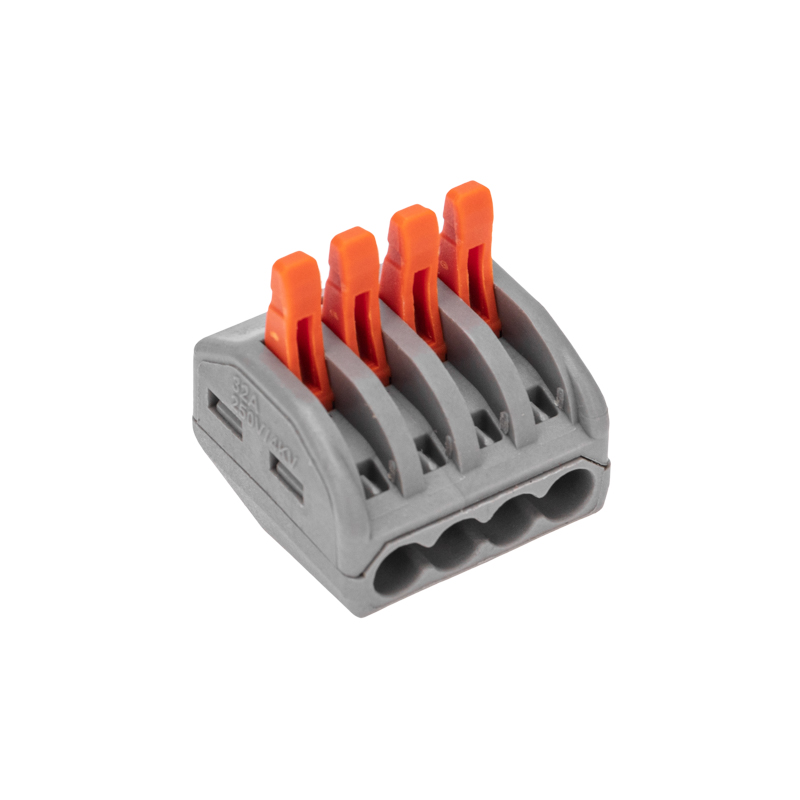

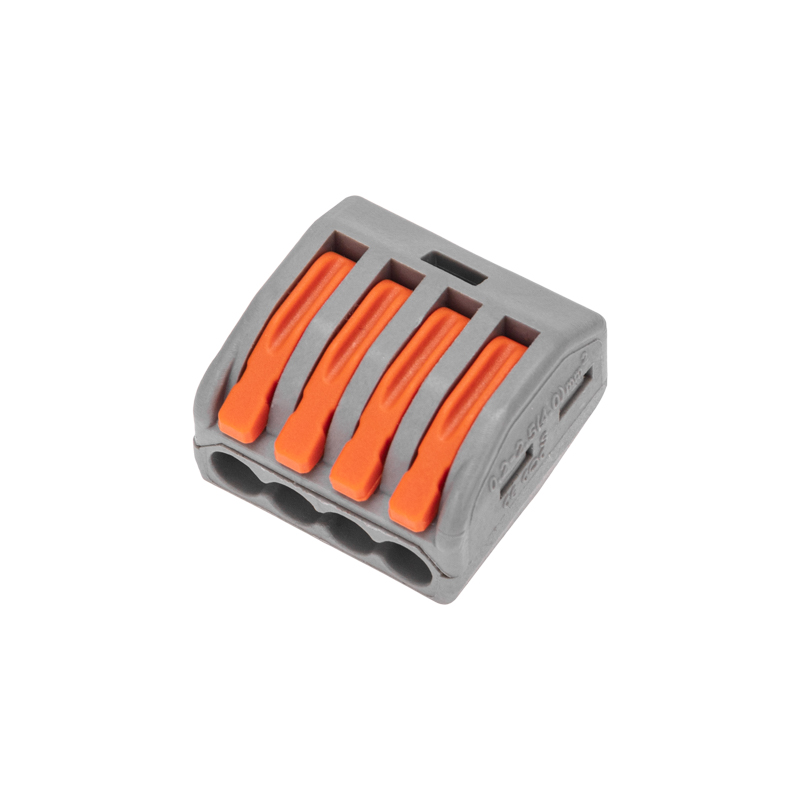

Соединительная многоразовая клемма REXANT на 4 проводника с плоско-пружинным зажимом предназначена для подсоединения медных одножильных и многожильных зачищенных проводников тонкого сечения.
Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-12 мм). Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Вставьте его в свободное гнездо клеммы, предварительно подняв оранжевый рычажок, после этого опустите рычажок в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта.
Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Корпус из пластика делает контакт изолированным.
Для извлечения проводника (демонтажа) необходимо повторить указанные действия в обратном порядке.
Характеристики:
Материал: Полиамид 66;
Количество контактов: 4;
Материал контактов: луженая медь;
Зажим: сталь;
Цвет: серый;
Напряжение: 400В;
Типы подключаемых проводов: одножильные, многожильные;
Ток: для одножильных проводов — 32А, для многожильных проводов — 24А;
Поддерживаемое сечение: 4x0.08-4мм² (одножильный провод), 4x0.08-2.5мм² (многожильный провод);
Рабочая температура: –40...+85 ºC.
| Клемма безвинтовая (розеточная) |
| Диаметр кабеля |
мм |
| Классификация по AWG (Американская классификация проводов) |
|
| Количество вводов |
4 штук |
| Количество зажимов (подключаемых проводников) |
4 |
| Количество полюсов |
1 штук |
| Материал |
Полиамид 66 |
| Материал контакта |
Луженая медь |
| Номин. напряжение |
450 450 В |
| Номин. поперечное сечение (диапазон) |
0,08 2,5 мм кв. |
| Номин. ток |
32 А |
| Подходит для гибкого провода |
Нет |
| Подходит для многожильного провода |
Да |
| Подходит для одножильного провода |
Да |
| Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником |
0,1 3 мм кв. |
| Поперечн. сечение жесткого проводника (одно-/многопроволочного) |
мм кв. |
| С рычажком (-ами) |
Да |
| Степень защиты (IP) |
IP20 |
| Температура эксплуатации |
-40 85 °C |
| Цвет |
Светло-серый |
| Номер |
Тип |
Дата начала действия |
Дата окончания действия |
|
| ЕАЭС RU С-CN.АБ53.В.01865/21 |
СС ТР ТС 004 |
16.09.2021 |
15.09.2026 |
Скачать |
