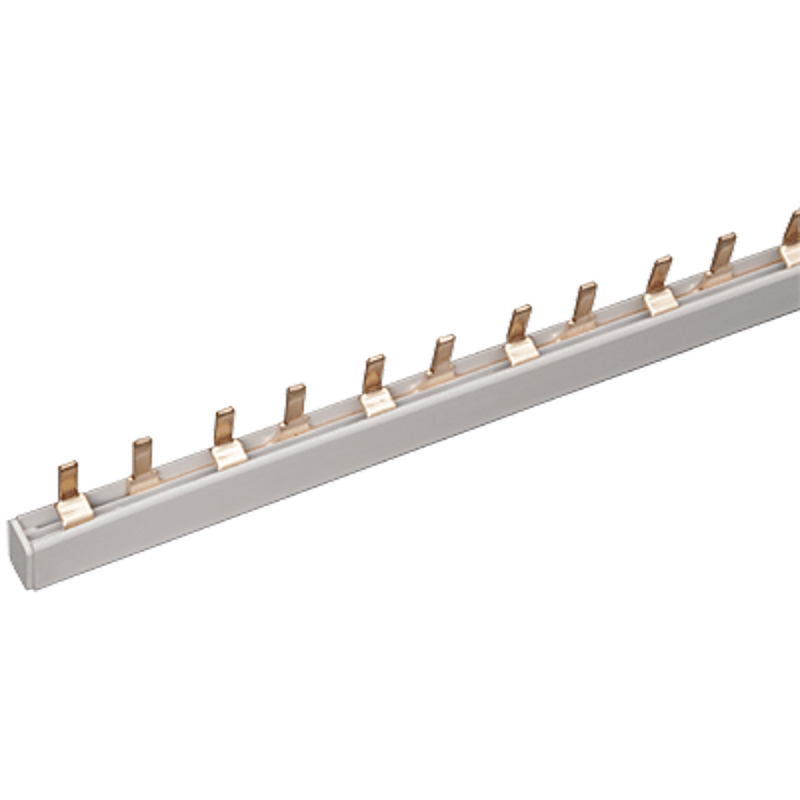

Соединительная двухполюсная шина типа PIN служит для безопасного и комфортного присоединения таких приборов, как автоматические выключатели, выключатели нагрузки, дифференциальные автоматы и т.д.
Шина выполнена из высококачественных медных пластин, помещенных в корпус из диэлектрического материала, не поддерживающего горение. Это обеспечивает дополнительный уровень безопасности и предотвращает возможное возгорание в случае короткого замыкания или перегрузки.
| Фазовая шина (шинная разводка) |
| Высота |
40 мм |
| Длина |
1 000 мм |
| Изолированн. |
Нет |
| Количество полюсов |
2 |
| Количество фаз |
2 штук |
| Макс. допустимое раб. напряжение Ue |
400 В |
| Номин. импульсное напряжение |
кВ |
| Номин. кратковременно выдерживаемый ток Icw |
кА |
| Номин. продолжительный ток Iu |
63 А |
| Номин. ток |
63 А |
| Подходит для аппаратов с вспомогат. выключателем (доп. контактом) |
Нет |
| Подходит для количества подключаемых устройств |
|
| Подходит для устройств с N-проводником |
Нет |
| Поперечное сечение |
154 мм кв. |
| Размер шага |
18 мм |
| Способ монтажа |
|
| Температура эксплуатации |
-40 40 °C |
| Тип подключения |
Штырь (Pin) |
| Условный номин. ток короткого замыкания Iq |
кА |
| Ширина |
78 мм |
| Ширина/размер ячейки |
мм |
| Номер |
Тип |
Дата начала действия |
Дата окончания действия |
|
| ЕАЭС RU С-CN.НВ26.В.01469/21 |
СС ТР ТС 004 |
20.02.2021 |
19.02.2026 |
