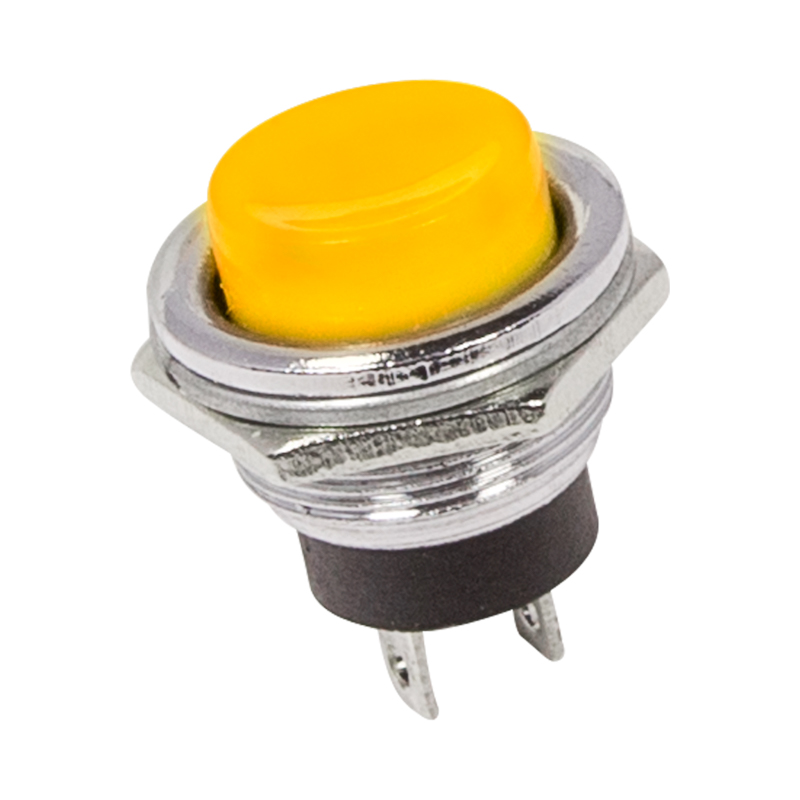

Выключатель-кнопка металл 250V 2А (2с) OFF-(ON) Ø16.2 желтая предназначена для коммутации электрических цепей переменного тока напряжением до 250В путем включения-выключения питающего провода. Кнопки применяются в качестве комплектующих изделий различного электрооборудования (в аудио системах, блоках питания, электроустановках на различных производствах, автомобилях, и многих других местах). Разнообразные цветовые варианты исполнения позволяют эффективно комплектовать панели управления. Изделие состоит из двух основных частей - лицевой части (головки) и контактной, и имеет пружинный возвратный механизм. Металлическое исполнение обеспечит долговечное функционирование коммутатора. Монтаж осуществляется без применения винтов на плоских панелях толщиной от 0.5мм до 3мм. Подключение проводов осуществляется с помощью пайки.
Основные характеристики:
Номинальное напряжение: 250В;
Номинальный ток: 2A 250V (AC);
Тип переключения: OFF-(ON);
Количество контактных групп: 1;
Количество контактов в контактной группе: 2;
Фиксация положений: отсутствует;
Индикатор коммутационных положений: отсутствует;

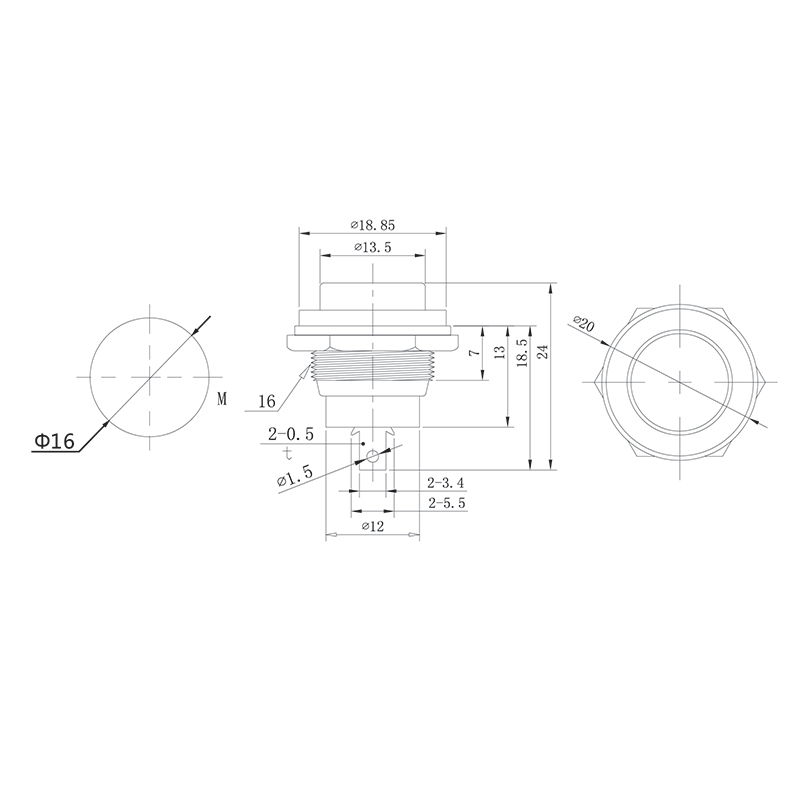

Установочный диаметр: 16.2мм;
Рабочая температура: от -25℃ до +85℃;
Степень защиты (IP): IP30;
Ресурс: 10 000 циклов.
Преимуществами использования данного изделия является надежность, быстрота и удобство монтажа.
| Нажимная кнопка (кнопочный выключатель/переключате |
| Без самовозврата (с фиксацией) |
Нет |
| Высота отверстия |
5,5 мм |
| Диаметр отверстия |
16 мм |
| Количество нормально замкнутых (НЗ) контактов |
|
| Количество нормально разомкнутых (НО) контактов |
1 |
| Количество переключающих (перекидных) контактов |
1 |
| Количество установочных мест/ управляющих элементов |
1 |
| Конструкция линзы |
Круглый (-ая,-ое) |
| Материал переднего кольца |
|
| Метод разблокировки |
|
| Напряжение питания лампы |
В |
| Номинальный ток |
2 А |
| Первичный ток |
2 А |
| С возможностью подсветки |
Нет |
| С маркировкой/обозначением |
Нет |
| С передним кольцом |
Нет |
| С пружинно-возвратным механизмом |
Да |
| С самовозвратом (без фиксации) |
Да |
| С сигнальной лампой (индикатором) |
Нет |
| Степень защиты (IP) |
IP30 |
| Температура эксплуатации |
-25 85 °C |
| Тип кнопки |
Плоская (-ий) |
| Тип лампы |
Не применимо |
| Тип напряжения |
AC (перемен.) |
| Тип подключения |
Припаянный флажковый соединитель |
| Цвет кнопки |
Желтый |
| Цвет переднего кольца |
|
| Ширина отверстия |
16 мм |
| Нажимная кнопка (кнопочный выключатель/переключатель) в сборе |
| Без самовозврата (с фиксацией) |
false |
| Высота отверстия |
5.5 мм |
| Диаметр отверстия |
16 мм |
| Количество нормально замкнутых (НЗ) контактов |
|
| Количество нормально разомкнутых (НО) контактов |
1 |
| Количество переключающих (перекидных) контактов |
1 |
| Количество установочных мест/ управляющих элементов |
1 |
| Конструкция линзы |
Круглый (-ая,-ое) |
| Номинальное напряжение |
250 В |
| Первичный ток |
2 А |
| С возможностью подсветки |
false |
| С пружинно-возвратным механизмом |
true |
| С сигнальной лампой (индикатором) |
false |
| Степень защиты (IP) |
IP30 |
| Тип кнопки |
Плоская (-ий) |
| Тип напряжения |
AC (перемен.) |
| Тип переключения |
OFF-ON |
| Фиксация положения |
false |
| Цвет кнопки |
Желтый |
| Ширина отверстия |
16 мм |
