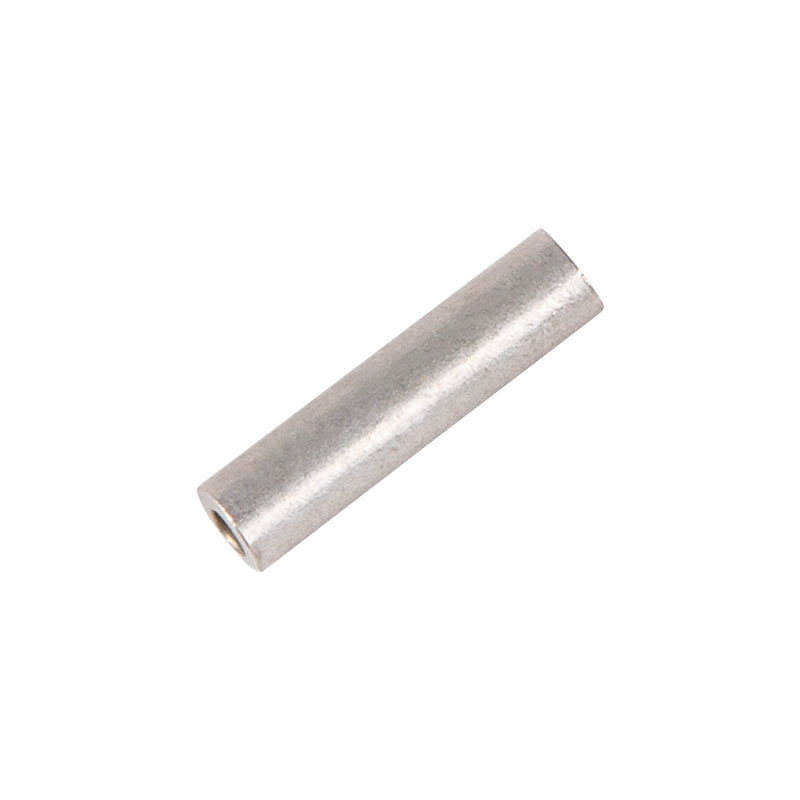

Предназначена для соединения встык проводов и кабелей с медными жилами без осевой нагрузки. Изготавливается по ГОСТ 23469.3-79. Гильза имеет сквозную конструкцию.
Материал: электротехническая медь марки М2
Покрытие: электротехническое лужение
Структура обозначения:
Г — Гильза
М — Медь — материал, из которого изготовлена гильза
Л — Луженая — покрытие
95 — номинальное сечение гильзы, мм²
67 — длина, мм
19 — общий диаметр, мм
15 — внутренний диаметр, мм
| Гильза соединительная обжимная для медных проводни |
| Для полностью защищенных соединений |
Нет |
| Защитное покрытие поверхности |
Лужёный (-ая) |
| Изоляция |
Нет (без) |
| Классификация по AWG (Американская классификация проводов) |
|
| Количество ответвлений |
|
| Маслостойкая уплотняющая/центрующая полоса |
Нет |
| Материал |
Медь |
| Модель/исполнение |
Стандартное исполнение |
| Номин. поперечное сечение (диапазон) |
95 95 мм кв. |
| Номин. ток |
260 А |
| Подходит для высокотемпературного кабеля (до 650) |
Нет |
| Подходит для круглых проводников |
Да |
| Подходит для лаковой изоляции |
Нет |
| Подходит для многожильных (многопроволочных) проводников |
Да |
| Подходит для плоских проводников |
Да |
| Подходит для сплошных (однопроволочных) жил |
Да |
| Подходит для тонкожильных (многопроволочных) проводников |
Да |
| Температура эксплуатации |
-60 80 °C |
| Тип соединения |
Стыковый соединитель |
| Уровень напряжения |
До 35 кВ |
| Форма гильзы/муфты |
Длинная |
| Цвет изоляции |
Нет (без) |
| Номер |
Тип |
Дата начала действия |
Дата окончания действия |
|
| КО-280 |
Отказное |
03.05.2017 |
02.05.2047 |
Скачать |
