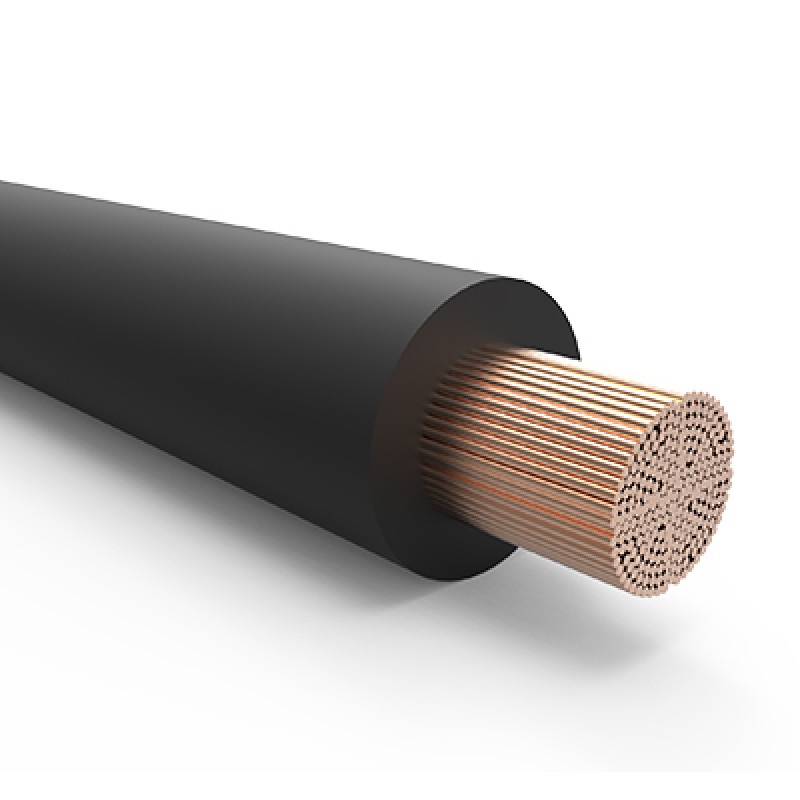

Кабель КГ предназначен для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660 В и частотой до 400 Гц или постоянном напряжении 1000 В. Кабель КГ используют в силовых агрегатах, подвижных подъемных механизмах, электроинструментах, подъемно-транспортном и другом оборудовании повышенной мощности, а также в сварочных аппаратах для осуществления различных видов сварочных работ.
Токопроводящая жила – медная, круглой формы, многопроволочная, класса 5 по ГОСТ 22483-2012. Изоляция для кабелей КГтп-ХЛ изготовлена из композиции на основе термоэластопластов. Изолированные жилы должны иметь отличительную расцветку. Изоляция жилы заземления – зелено-желтая. Изоляция нулевой жилы – синяя.
Изолированные жилы двух- и трехжильных кабелей скручиваются между собой. Пятижильные кабели скручиваются вокруг сердечника из термоэластопласта.
Оболочка выполнена из композиции на основе стирольных термоэластопластов.
В одножильных кабелях КГтп-ХЛ допускается замена изоляции и оболочки изоляционно-защитной оболочкой из термоэластопласта.
Номинальная толщина изоляционно-защитной оболочки должна быть равна сумме номинальных толщин изоляции и оболочки.
Расшифровка кабеля: К – кабель; Г – гибкий; тп – изоляция и оболочка из термоэластопласта; ХЛ – холодостойкое исполнение.
Технические характеристики:
Климатическое исполнение ХЛ, категории размещений 1, 2, 3 по ГОСТ 15150-69. Испытательное переменное напряжение: 2,5 кВ частотой 50 Гц. Время выдержки при испытании: 5 мин.
Сопротивление изоляции при 20 °С: не менее 50 МОм/км. Строительная длина: 100...150 м в зависимости от сечения жил.
Допустимая температура нагрева жил: 75 °С.
Минимальный радиус изгиба: 8 наружных диаметров.
Растягивающее усилие на кабель должно быть не более 19,6 Н (2,0 кгс) на 1 мм² суммарного сечения всех жил.
Прокладка и монтаж кабелей без предварительного обогрева производятся при температуре не ниже -40 ºС.
Класс пожарной опасности по НПБ 248 О2.7.2.4.
Код ОКП 35 4000.
| Кабель силовой < 1кВ для присоедин. передвиж. устр |
| Высота кабеля (прибл.) |
мм |
| Допустимая температура при монтаже |
-60 50 °C |
| Допустимая температура при эксплуат. (без движения) |
-60 50 °C |
| Защитный проводник |
Нет |
| Класс проводника |
Класс D (гибкий) |
| Количество вспомогат./уменьш. жил |
|
| Количество жил |
1 штук |
| Количество основных жил |
|
| Маркировка жил |
|
| Материал внешн. оболочки |
Термоэластопласт (TPE, ТЭП, ТПЭ) |
| Материал изоляции жилы |
Термоэластопласт (TPE, ТЭП, ТПЭ) |
| Материал проводника |
Медь |
| Наруж. диаметр (прибл.) |
11,1 мм |
| Не распространяет горение при воздействии пламени (нг) |
В соотв. с ГОСТ Р МЭК 60332-1-2 |
| Несущий элемент |
|
| Номин. напряжение U (линейное) |
0,66 В |
| Номин. напряжение U0 (фазное) |
0,66 В |
| Номин. сечение вспомогат./уменьш. жил |
|
| Номин. сечение основных жил |
|
| Номин. сечение проводника |
10 мм кв. |
| С низким дымовыделением - LS (согл. BS EN 61034-2) |
Нет |
| Температура эксплуатации |
-60 50 °C |
| Устойчив к скручиванию |
Нет |
| Форма |
|
| Цвет внешн. оболочки |
Черный |
| Цвет жилы |
Черный |
| Ширина кабеля (прибл.) |
мм |
| Экран поверх скрутки |
|
| Экран поверх элемента скрутки |
|
| Элемент скрутки |
|
| Номер |
Тип |
Дата начала действия |
Дата окончания действия |
|
| ЕАЭС RU С-RU.АЯ04.В.00718/22 |
СС ТР ТС 004/2011 |
23.12.2022 |
22.12.2027 |
