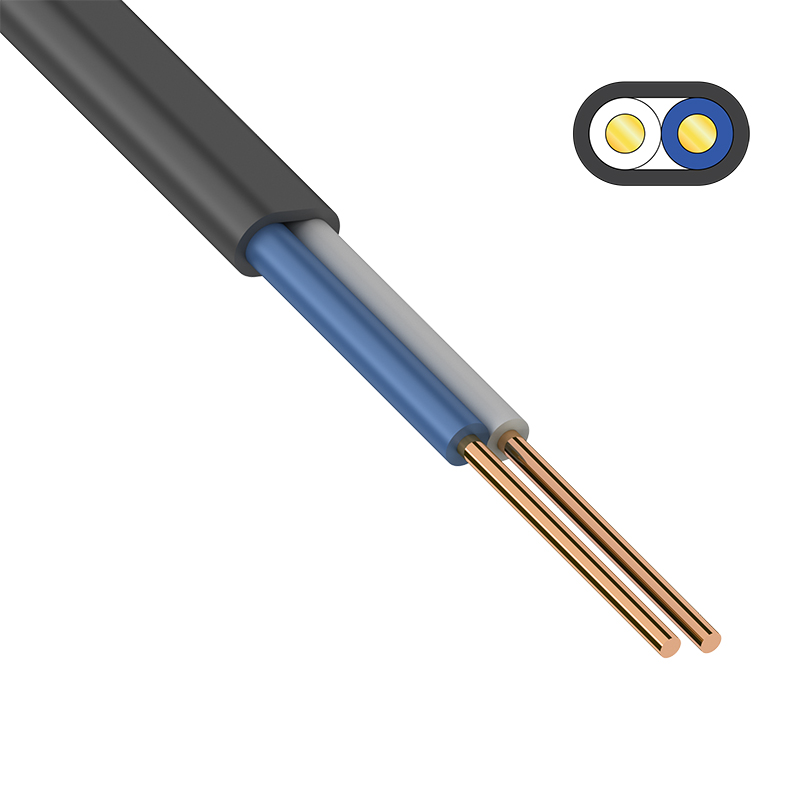

Кабель ВВГ-Пнг(А) предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение до 0,66 кВ и номинальной частотой 50 Гц. Применяется для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях).
Расшифровка: В – изоляция из ПВХ-пластиката (винила); В – оболочка из ПВХ-пластиката (винила); Г – отсутствие защитного покрова; П – плоский; нг – не распространяет горение при групповой прокладке; (А) – высшая категория по нераспространению горения.
Вид климатического исполнения: УХЛ 5 по ГОСТ 15150-69.
Прокладка и монтаж кабелей без предварительного подогрева производятся при температуре не ниже -15 °С. Защитный провод заземления: нет.
Длительно допустимая температура нагрева жил +70 °С. Предельная температура токопроводящих жил кабелей по условию не возгорания кабеля при коротком замыкании +400 °С.
Кабель соответствует требованиям ГОСТ 31996-2012.
| Кабель силовой >= 1 кВ для стационарной установки |
| Бронированный |
Нет |
| Внешн. полупроводниковый слой |
Нет |
| Внутр. полупроводниковый слой |
Нет |
| Водозащита проводников в продольном направлении |
Нет |
| Водозащитный экран в продольном направлении |
Нет |
| Допустимая температура при монтаже |
-10 60 °C |
| Допустимая температура при эксплуат. (без движения) |
-50 50 °C |
| Заземляющая жила |
Нет |
| Защитный проводник |
Нет |
| Изоляция по ГОСТ Р МЭК 60331 |
Нет |
| Класс проводника |
Класс 1 (однопроволочная жила) |
| Количество вспомогат./уменьш. жил |
|
| Количество жил |
2 штук |
| Концентрический проводник |
Нет (без) |
| Ламинированная оболочка |
Нет |
| Макс. температура проводника |
-10 °C |
| Маркировка жил |
Цвет |
| Материал внешн. оболочки |
Поливинилхлорид (ПВХ) |
| Материал изоляции жилы |
Поливинилхлорид (ПВХ) |
| Материал проводника |
Медь |
| Наруж. диаметр (прибл.) |
9,8 мм |
| Не распространяет горение при воздействии пламени (нг) |
Нет |
| Номин. напряжение U (линейное) |
0,66 кВ |
| Номин. напряжение U0 (фазное) |
кВ |
| Номин. сечение вспомогат./уменьш. жилы |
мм кв. |
| Номин. сечение концентрических жил |
мм кв. |
| Номин. сечение проводника |
1,5 мм кв. |
| Оптоволоконные элементы |
Нет |
| Распространяет горение |
Нет |
| С низким дымовыделением (согл. ГОСТ Р МЭК 61034-2) |
Нет |
| С низким дымовыделением - LS (согл. BS EN 61034-2) |
Нет |
| Свинцовая оболочка |
Нет |
| Свободный от галогенов (согл. IEC 60754-2) |
Нет |
| Сохранение работоспособности (целостность цепи) |
Нет |
| Сохранение целостности изоляции (огнестойкость) |
Нет |
| Температура эксплуатации |
-50 50 °C |
| Токопроводящее покрытие |
Нет |
| Форма проводника |
Круглый (-ая,-ое) |
| Цвет внешн. оболочки |
Черный |
| Цвет жилы |
|
| Экранированный |
Нет |
| Номер |
Тип |
Дата начала действия |
Дата окончания действия |
|
| ЕАЭС RU С-RU.АЯ04.В.00641/22 |
СС ТР ТС 004/2011 |
14.03.2022 |
13.03.2027 |
