Кабель NUM-J (NYM) предназначен для передачи и распределения электрической энергии в стационарных установках на переменное напряжение до 0,66 кВ и частотой 50 Гц, в электроустановках зданий и сооружений для безопасного применения электрооборудования класса защиты 1 по электробезопасности. Может применяться для прокладки силовых и осветительных сетей.
Расшифровка: N – стандарт VDE; Y – изоляция жил из ПВХ-пластиката; M – оболочка кабеля рассчитана на средние деформации: кабель пригоден только внутренних работ; J – наличие желто-зеленого нулевого провода.

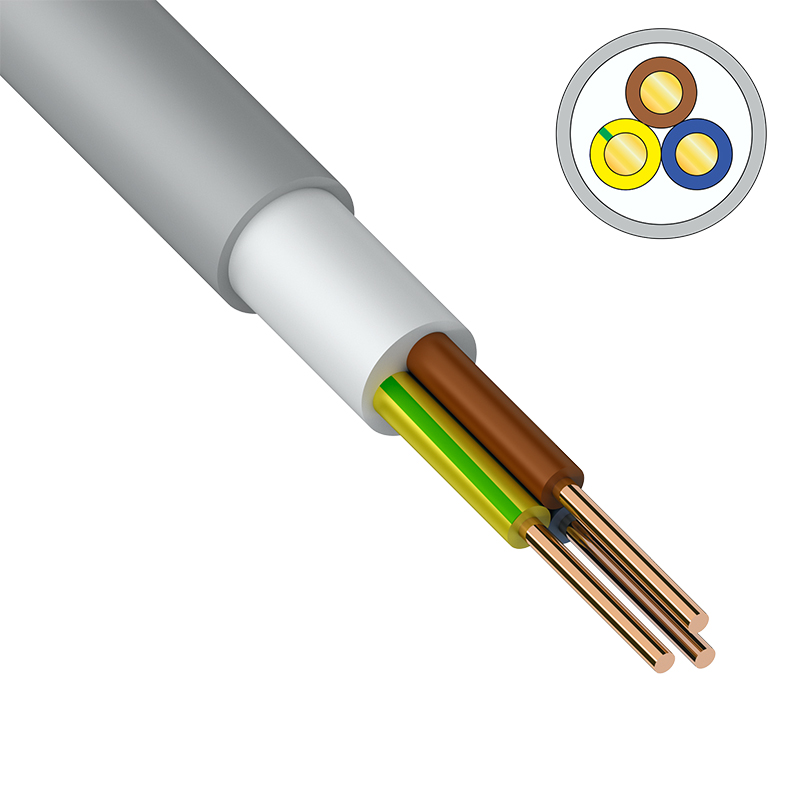

Кабель выполнен из медной однопроволочной токопроводящей жилы круглой формы. Соответствует 1 или 2 классу ГОСТ 31996-2012 (ТУ 3520-015-38229892-2015).
Изоляция жилы состоит из ПВХ-пластиката. Промежуточная оболочка кабеля выполнена из пластиката экструдированной безгалогеновой композиции, наполненной мелом. Наружная оболочка изготовлена из ПВХ-пластиката.
Относительная влажность воздуха при температуре до +35 °С: до 98 %.
Прокладка и монтаж кабелей без предварительного подогрева производятся при температуре не ниже -15 °С.
Длительно допустимая температура нагрева жил кабелей при эксплуатации +70 °С.
Заземление: да.
| Кабель силовой >= 1 кВ для стационарной установки |
| Бронированный |
Нет |
| Внешн. полупроводниковый слой |
Нет |
| Внутр. полупроводниковый слой |
Нет |
| Водозащита проводников в продольном направлении |
Нет |
| Водозащитный экран в продольном направлении |
Нет |
| Допустимая температура при монтаже |
-10 60 °C |
| Допустимая температура при эксплуат. (без движения) |
-40 70 °C |
| Заземляющая жила |
Нет |
| Защитный проводник |
Да |
| Изоляция по ГОСТ Р МЭК 60331 |
Нет |
| Класс проводника |
Класс 1 (однопроволочная жила) |
| Количество вспомогат./уменьш. жил |
|
| Количество жил |
3 штук |
| Концентрический проводник |
Нет (без) |
| Ламинированная оболочка |
Да |
| Макс. температура проводника |
-10 °C |
| Маркировка жил |
Цвет |
| Материал внешн. оболочки |
Поливинилхлорид (ПВХ) |
| Материал изоляции жилы |
Поливинилхлорид (ПВХ) |
| Материал проводника |
Медь |
| Наруж. диаметр (прибл.) |
9,2 мм |
| Не распространяет горение при воздействии пламени (нг) |
Нет |
| Номин. напряжение U (линейное) |
0,66 кВ |
| Номин. напряжение U0 (фазное) |
кВ |
| Номин. сечение вспомогат./уменьш. жилы |
мм кв. |
| Номин. сечение концентрических жил |
мм кв. |
| Номин. сечение проводника |
1,5 мм кв. |
| Оптоволоконные элементы |
Нет |
| Распространяет горение |
Да |
| С низким дымовыделением (согл. ГОСТ Р МЭК 61034-2) |
Нет |
| С низким дымовыделением - LS (согл. BS EN 61034-2) |
Нет |
| Свинцовая оболочка |
Нет |
| Свободный от галогенов (согл. IEC 60754-2) |
Нет |
| Сохранение работоспособности (целостность цепи) |
Нет |
| Сохранение целостности изоляции (огнестойкость) |
Нет |
| Температура эксплуатации |
-30 50 °C |
| Токопроводящее покрытие |
Нет |
| Форма проводника |
Круглый (-ая,-ое) |
| Цвет внешн. оболочки |
Серый |
| Цвет жилы |
|
| Экранированный |
Нет |
| Номер |
Тип |
Дата начала действия |
Дата окончания действия |
|
| ЕАЭС RU С-RU.АГ67.В.00182/23 |
СС ТР ТС 004 |
11.05.2023 |
10.05.2028 |
