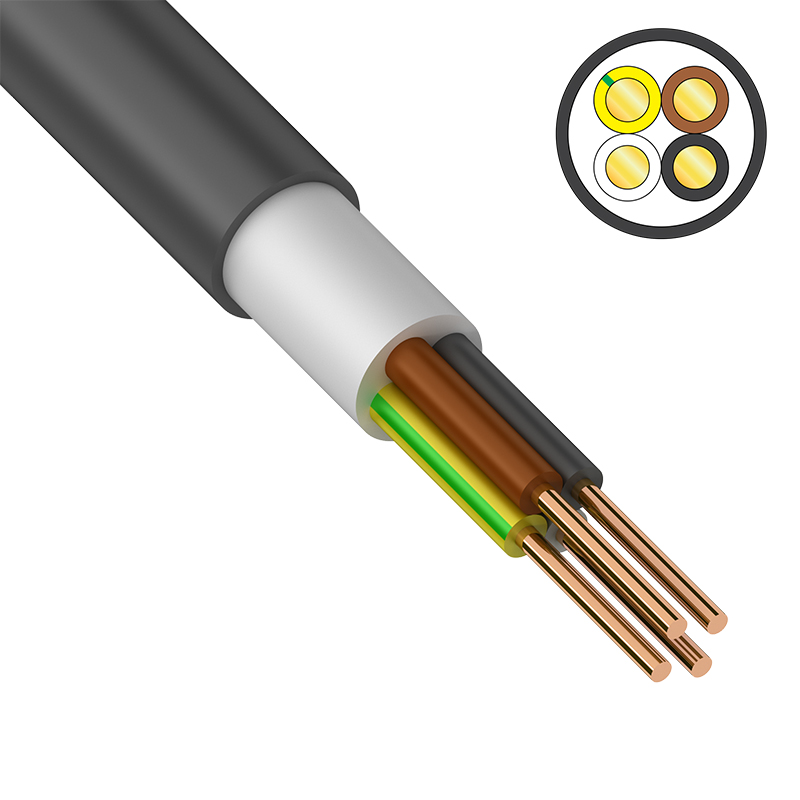

Кабель ВВГзнг(А)-LS 4х1,5 силовой с пластмассовой изоляцией, в оболочке из поливинилхлоридного пластиката пониженной горючести. Кабели соответствуют требованиям ГОСТ 31996-2012 (ТУ 16.К71-310-2001).
Применение:
Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение в основном 0,66 и 1 кВ номинальной частотой 50 Гц. Кабель применяется для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях). Кабели изготавливаются для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системе атомных станций классов 3 и 4 по классификации ОПБ-88 (ПНАЭ Г-01-011-97). Кабель не распространяет горение как при одиночной, так и при групповой прокладке.
Расшифровка обозначения кабеля силового ВВГ:
- Первая В — изоляция из ПВХ-пластиката (винила);
- Вторая В — оболочка из ПВХ-пластиката;
- Г — голый (отсутствие защитного покрова);
- з - заполнение из поливинилхлоридного пластиката пониженной горючести с толщиной слоя не менее 0,5 мм;
- нг — не распространяет горение при групповой прокладке;
- (А) — класс соответствия требованиям по нераспространению горения (категория А), высшая категория;
- LS — Low Smoke, низкое дымо- и газовыделение.
Технические характеристики:
Вид климатического исполнения кабелей по ГОСТ 15150-69 УХЛ и Т, категории размещения 1 и 5
Диапазон температур эксплуатации: –50...+50 °С
Относительная влажность воздуха при температуре до +35 °С: до 98 %
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: –15 °С
Минимальный радиус изгиба при прокладке: кабелей одножильных — 10 наружных диаметров
Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70° С
Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании: +350 °С
Строительная длина кабелей для сечений основных жил: 100 или 200 м
Гарантийный срок эксплуатации: 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления)
Срок службы: 30 лет
Кабель силовой >= 1 кВ для стационарной установки |
Бронированный |
Нет |
Внешн. полупроводниковый слой |
Нет |
Внутр. полупроводниковый слой |
Нет |
Водозащита проводников в продольном направлении |
Нет |
Водозащитный экран в продольном направлении |
Нет |
Допустимая температура при монтаже |
-10 60 °C |
Допустимая температура при эксплуат. (без движения) |
-50 +50 °C |
Заземляющая жила |
Нет |
Защитный проводник |
Да |
Изоляция по ГОСТ Р МЭК 60331 |
Да |
Количество жил |
0 штук |
Концентрический проводник |
Нет (без) |
Ламинированная оболочка |
Нет |
Макс. температура проводника |
-10 °C |
Наруж. диаметр (прибл.) |
0 мм |
Не распространяет горение при воздействии пламени (нг) |
В соотв. с ГОСТ Р МЭК 60332-1-2 |
Номин. напряжение U (линейное) |
0 кВ |
Номин. напряжение U0 (фазное) |
кВ |
Номин. сечение вспомогат./уменьш. жилы |
мм кв. |
Номин. сечение концентрических жил |
мм кв. |
Номин. сечение проводника |
0 мм кв. |
Оптоволоконные элементы |
Нет |
Распространяет горение |
Нет |
С низким дымовыделением (согл. ГОСТ Р МЭК 61034-2) |
Да |
С низким дымовыделением - LS (согл. BS EN 61034-2) |
Да |
Свинцовая оболочка |
Нет |
Свободный от галогенов (согл. IEC 60754-2) |
Да |
Сохранение работоспособности (целостность цепи) |
Нет |
Сохранение целостности изоляции (огнестойкость) |
Нет |
Температура эксплуатации |
0 °C |
Токопроводящее покрытие |
Нет |
Экранированный |
Нет |
Номер |
Тип |
Дата начала действия |
Дата окончания действия |
|
ЕАЭС RU С-RU.АЯ04.В.00162/19 |
СС ТР ТС 004/2011 |
30.07.2019 |
29.07.2024 |
