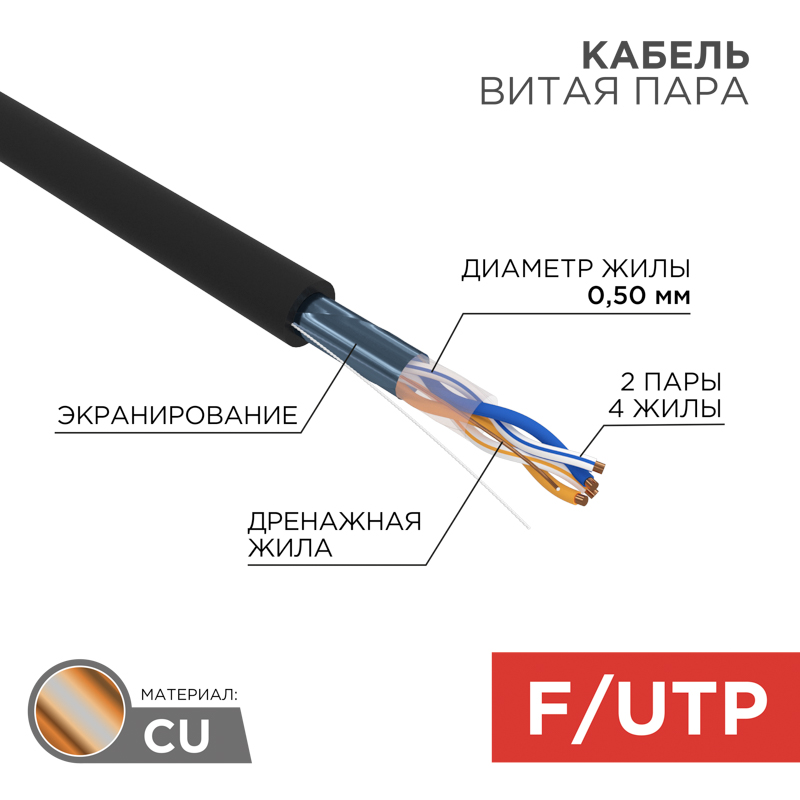

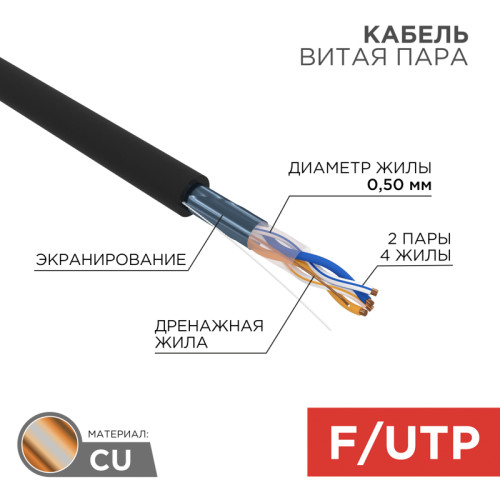

Кабель витая пара черного цвета предназначен для создания локальных сетей, компьютерных сетей, подключения устройств охранной системы, телефонии, интернета, камер видеонаблюдения, систем охраны и контроля доступа и т.д. Относится к категории 5е. Применяется для прокладки вне помещений. Отличается жесткостью.
Взаимодействие между каждой парой проводников усилено, благодаря чему достигается высокий уровень передачи данных.
Электромагнитное излучение, исходящее от электроприборов и силовых кабелей, не влияет на качество сигнала благодаря экранированию из алюминиевой фольги.
Центральный проводник кабеля изготовлен из высокоочищенной бескислородной меди и покрыт изоляцией HDPE. Внешняя изоляция выполнена из полиэтилена.
Техническое описание:
Кабель имеет 4 (четыре жилы), две пары (2PR)
Материал проводника: высокоочищенная бескислородная медь, калибр (24 AWG)
Изоляция проводника: полиэтилен повышенной плотности (HDPE), диаметром 1,02 мм
Экранирование, FTP: в экране (алюминиевая фольга)
Внешняя изоляция: ПЭ — полиэтилен (PE), толщина 0,5 мм
Общий диаметр кабеля: 5,4 мм
Радиус изгиба кабеля минимально выдерживает 8 (восемь) внешних диаметров кабеля
Частотный диапазон: 1-100 МГц
Рабочая температура: –60...+60 °C, прокладка и монтаж кабелей должны производиться при температуре не ниже –10 °С

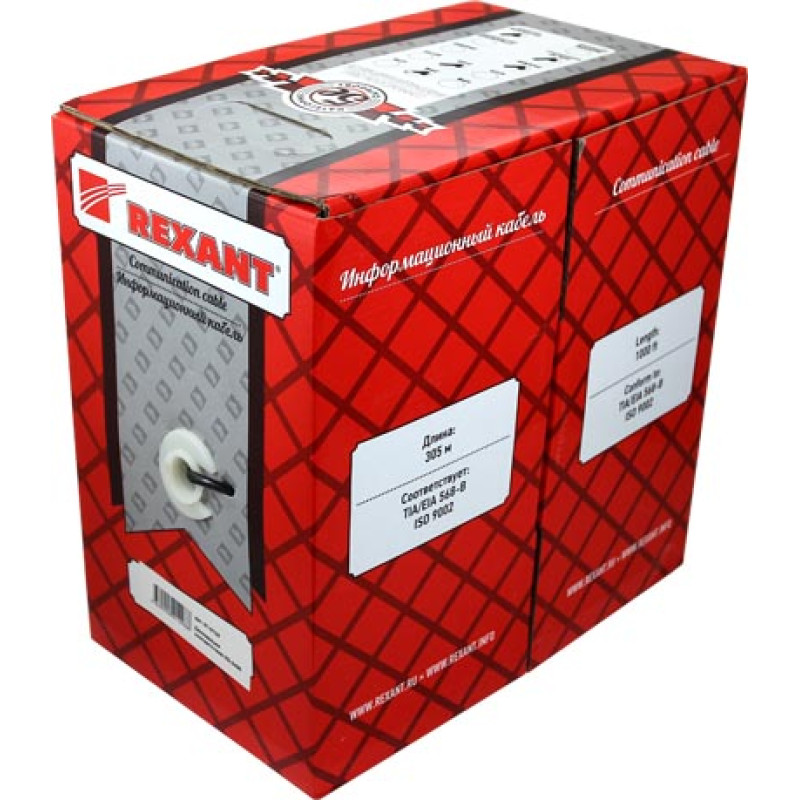

Упаковка: бухта 305 м/в коробке две бухты
Срок службы: 25 лет
| Кабель для связи и передачи данных |
| NVP показатель (cкорость распростр. сигнала в кабеле) |
0,69 % |
| Бронированный |
Нет |
| Диаметр проводника |
0,5 мм |
| Допустимая температура при монтаже |
-10 40 °C |
| Допустимая температура при эксплуат. (без движения) |
-60 60 °C |
| Защитная оболочка |
|
| Изоляция по ГОСТ Р МЭК 60331 |
Нет |
| Категория (Cat) |
5E |
| Класс проводника |
Класс 1 (однопроволочная жила) |
| Количество жил |
4 штук |
| Количество элементов скрутки |
2 |
| Маркировка жил |
Цвет |
| Материал внешн. оболочки |
Полиэтилен (PE) |
| Материал изоляции жилы |
Полиэтилен (PE) |
| Материал проводника |
Медь |
| Наруж. диаметр (прибл.) |
5,4 мм |
| Не распространяет горение при воздействии пламени (нг) |
|
| Номин. сечение проводника |
0,2 мм кв. |
| Прокладка в земле |
Нет |
| Размер AWG (амер. система маркир. толщины проводов) |
0,2 |
| С низким дымовыделением (согл. ГОСТ Р МЭК 61034-2) |
Нет |
| С низким дымовыделением - LS (согл. BS EN 61034-2) |
Нет |
| Свободный от галогенов (согл. IEC 60754-2) |
Нет |
| Сохранение работоспособности (целостность цепи) |
|
| Температура эксплуатации |
-60 60 °C |
| Тип скрутки |
|
| Устойчивость к УФ-излучению |
Да |
| Цвет внешн. оболочки |
Черный |
| Экран поверх скрутки |
Фольга |
| Экран поверх элемента скрутки |
Фольга |
| Элемент скрутки |
Парный |
| Номер |
Тип |
Дата начала действия |
Дата окончания действия |
|
| ЕАЭС N RU Д-CN.РА06.В.53561/22 |
ДС ТР ЕАЭС 037/2016 |
14.09.2022 |
13.09.2027 |
