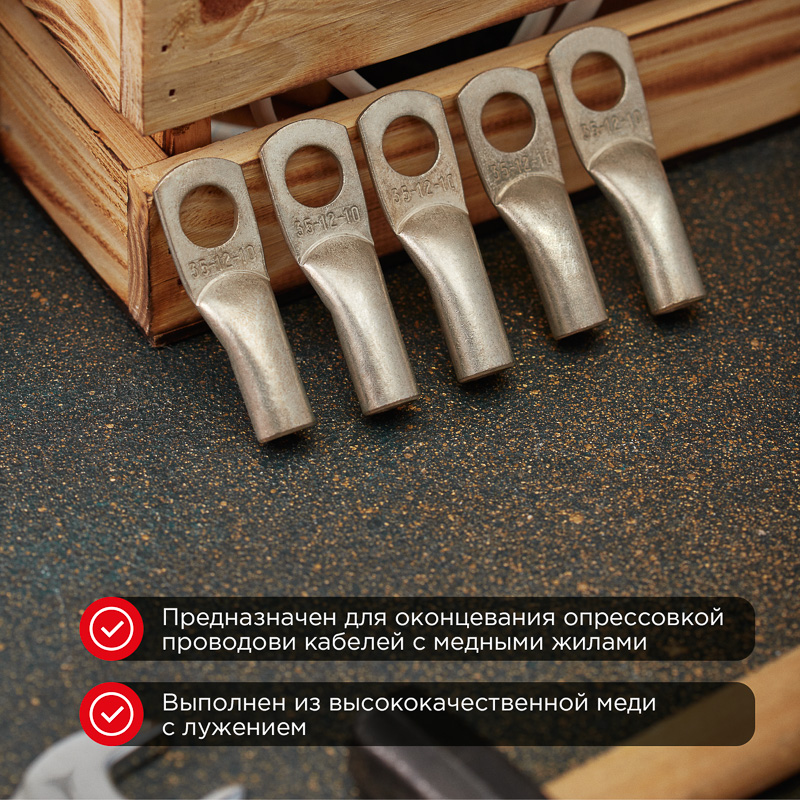

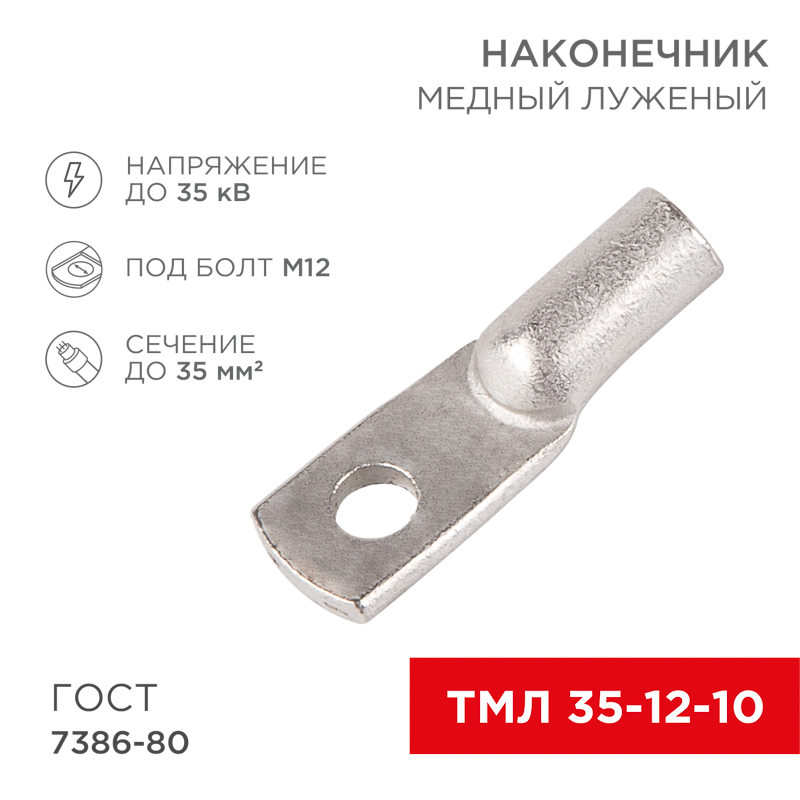

Наконечник предназначен для оконцевания проводов и кабелей с медными и жилами посредством опрессовки для последующего болтового соединения проводника с оборудованием или шиной. Изготавливается по ГОСТ 7386-80.
Наконечник выполнен из электротехнической меди марки М2, подвергнутой электролитическому лужению, которое осуществляется путем нанесения слоя олова-висмута (Sn-Bi) на поверхность меди. Это гарантирует надежную защиту контактных соединений, препятствует разрушению основного материала, а также позволяет применять изделие в агрессивной среде.
Структура обозначения:
Т — Труба — полуфабрикат, из которого изготовлен наконечник;
М — Медь — материал, из которого изготовлен наконечник;
Л — Луженый — покрытие;
35 — номинальное сечение наконечника, мм²;
12 — диаметр контактного стержня, мм;
10 — внутренний диаметр хвостовика, мм.
| Наконечник кабельный трубчатый для медных проводни |
| Защитное покрытие поверхности |
Лужёный (-ая) |
| Изолированн. |
Нет |
| Класс проводника |
Класс 2 (многопроволочная жила) |
| Количество монтажных отверстий |
1,0000 |
| Материал |
Медь |
| Метрический размер болта (М..) |
12,0000 |
| Номин. поперечное сечение |
35 мм кв. |
| Со смотровым (контрольным) отверстием |
Нет |
| Температура эксплуатации |
-40 80 °C |
| Тонкий фланец |
Нет |
| Угол соединения |
180° (по горизонтали) |
| Форма фланца |
Кольцевая |
| Цвет изоляции |
|
| Номер |
Тип |
Дата начала действия |
Дата окончания действия |
|
| КО-280 |
Отказное |
03.05.2017 |
02.05.2047 |
